BIM现在很多人都在讲,我简单说下我通过CATIA实现的一些简单应用。(GIF,图片较大,缓存时间长些耐心等待,都是干货)
一.本人从事幕墙设计,接触较多异型项目,起初就会些简单的三维制作(机械专业毕业),后来跟专业的BIM公司配合,做一些异型的工程。但是配合过程中发现,跟他们讲述哪些是关键的制作点,甚至节点理解,耗费太多时间,有时他们做的东西没有什么意义,后来我就干脆自己学习了,参加过培训也自学过,最后就慢慢上手了,(幕墙设计师更加能掌握制作模型的要点,以及那些参数信息是必学的)。期间也认识了很多朋友,后来我们就一块做点活。
二.论坛里有很多高手,有用REVIT的,有用Rhinoceros+GH的,各有所长。我使用的平台主要是CATIA,然后前期表皮模型的处理主要用Rhinoceros+GH,这个处理表皮优化下特别好用。简单说下用这些东西的目的:1.投标配合(说实话很多是忽悠业主的,没多大用处。当然也有很有用的,例如提早知道这个工程的难点,以及双曲、单曲面、圆台面、直面板的大体面积,实现报价的合理性)。2.方案阶段(模型数据分析后看下方案的实用性,有无问题等)。3.施工阶段(例如辅助单元板块的加工,难点位置导出加工图,辅助提料,提供复杂位置的点坐标,辅助放线等。4.对于大型异性的钢结构,可提供线框模型,导入到SAP2000中进行计算(必学是折线模拟曲线,本人对计算也略知一二),能辅助计算很方便了,很多做计算的去建这种大型的复杂的钢结构,是很耗费时间的。
三.说下我见过实际应用的。1.某些国内的大公司有直接用模型加工的能力,例如单元板块的上横型材(当然建模要很细),保存成中间格式,导入到数控机床中(估计是三轴的那种),实现裁切、钻孔、铣口等,重点是得有这种高级的数控机床,然后良好的操作流程。一般的幕墙公司,估计很能达到。2.次之,还是拿单元板块的上横型材讲,可以通过模型输出一些必要的数据信息(长度信息、孔定位信息、铣口尺寸等),然后通过通用的加工图,去加工这些型材,这个应用较为成熟,当然也在进一步的摸索中。我们主要就是这种方法。3.再就是建模,一个个导出加工图的(三视图),此方法对于小批量的难点位置可以,但是大批量应用较为麻烦。
四.介绍下本次上传的GIF图片。用的方案图为某河的标准图集里面的,闭口隐框单元体(未用实际的工程,避免产生些纠纷),坛子里的大神有很多了解此方案的优缺点的不赘述了。

1.点坐标导入gif,此图里假设前期是EXCEL的点坐标数据,(也可以转换为表皮数据,都可以),将EXCEL数据转换为模型数据。

资深幕友动图展示通过CATIA在实现单元式幕墙Catia应用技术图片1

2.制作完成的单元板块gif,此图中主要是介绍了一个做好的单元板块模型,螺丝还有背板什么的没细化,横竖连接的孔做上了,连接孔包括工艺孔等。(重点完成的一个,这个很重要,将此板块参数化,并且插入必要的模型数据信息供后来加工等使用),此板块可用作POWERCOPY的基础板块(此功能类似于GH的Cluster,有一定基础的应该知道),然后通过他生成其他板块。

资深幕友动图展示通过CATIA在实现单元式幕墙Catia仿真分析图片2

3.1,程序生成4个板块gif,程序刷出来四个板块(这里就体现电脑的重要性了,好电脑可能5秒就能刷出4个板块来,当然这几个板块的宽度分格可以是不一样的,我这电脑I3处理器,家用的,用了40秒作用生成四个,JIG右下角有生成的进度,每个板块自带的信息也同时输入了,这里就解放人力了),这是很重点的应用。

资深幕友动图展示通过CATIA在实现单元式幕墙Catia仿真分析图片3

3.2,程序生成10个板块gif,这里用程序生成10个板块,用时70秒左右,gif图片较大,得耐心看(体现真实性,一次录完的)。

资深幕友动图展示通过CATIA在实现单元式幕墙Catia仿真分析图片4

4.生成板块浏览gif,介绍了下生成板块的,细节等。

资深幕友动图展示通过CATIA在实现单元式幕墙Catia仿真分析图片5

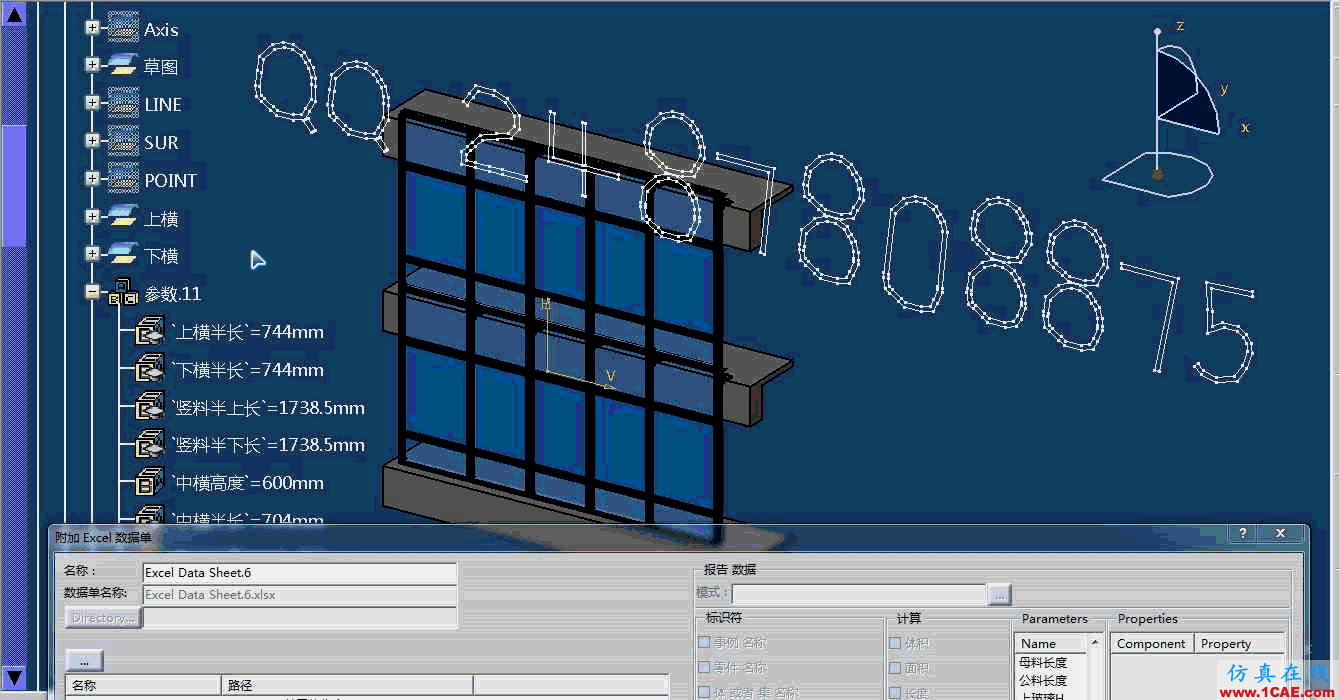

5.参数提取,gif,提取数据到EXCEL并且关联三维模型(关联EXCEL后方便了很多,通过EXCEL可以调整模型,也可以输出数据信息)。

资深幕友动图展示通过CATIA在实现单元式幕墙Catia分析案例图片6

6.利用参数更改分格高度,gif,举例了信息提取到EXCEL中后,通过关联,实现模型调整的,更改了一个分格高度。

五.交流学习合作。这些东西是一位幕友晚上自学的,相信大家也可以,有合作的也可以多多联系,有不好的地方大家多多包涵。
