搜索模态测试中，当力谱衰减超过20dB，频响能否接爱？【转发】
2017-03-19 by:CAE仿真在线 来源:互联网
Peter Avitabile著,董书伟
有人告诉我,当输入谱具有超过20dB的衰减时,频响不可接受。我们讨论一下这个问题并考虑一些难点所在。
嗯,对很多人来说这是一个非常棘手的话题。我记得早前时候有人声称在输入谱上不能有超过1dB的衰减。嗯,这是一个非常苛刻的标准,而实际上这激起了感兴趣频带之外的很多模态,且可能造成加速度计饱和,使得测量结果质量不好。
现在让我们了解在模态试验中为什么还要制订规则来遵守。可能很多时候有些试验我们想要提供某些指导,关于进行试验的一些典型方法。这是为了有利于我们进行测试,但在某些试验情况下这可能不是特别有用。
但问题是某些这类“建议规则”被解释为一成不变,宛如十诫。另外这些“建议规则”制订的时间可能要追溯到20或更多年之前,当时仪器设备不像今天的这样好,其时,12位采集系统非常普遍。但是在有更好的设备以及24位采集系统普遍使用的情况下,今天这些规则可能不再迫切需要了。
所以尽管我认为“建议做法”显然是需要的,但同时也认为我们需要认识到它们是建议的,并且我们需要明白如何解释测量结果是否有用。
为了说明这个问题,用锤击激励技术测试了一个简单的平板结构。做了两个试验。一个试验是用硬点的锤头,在整个感兴趣频率范围内输入谱具有10dB的衰减。第2个试验是用软点的锤头,具有30~35dB的衰减 – 在前1/3频谱范围内大约衰减10dB,接下来的1/3频谱范围内大约衰减25dB,后1/3频谱范围内继续衰减。图1中显示了硬锤头和软锤头的输入力谱。

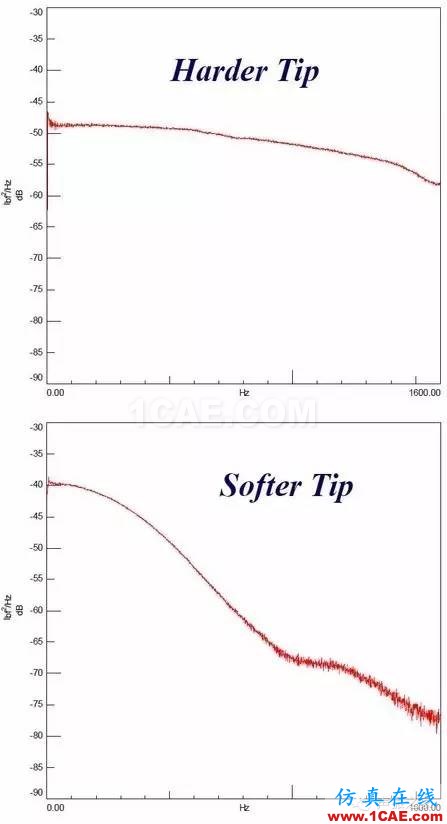

图1 硬锤头和软锤头的力谱比较
用硬锤头的模态试验驱动点频响显示在图2中,用软锤头的驱动点频响显示在图3中。现在显然用硬锤头的频响总体更好些,这由相干所佐证。软锤头的频响中有一件事情要注意,在频响总体上在高频范围内的测量结果显示出了某些差异,而且相干在高频范围内稍微变差。

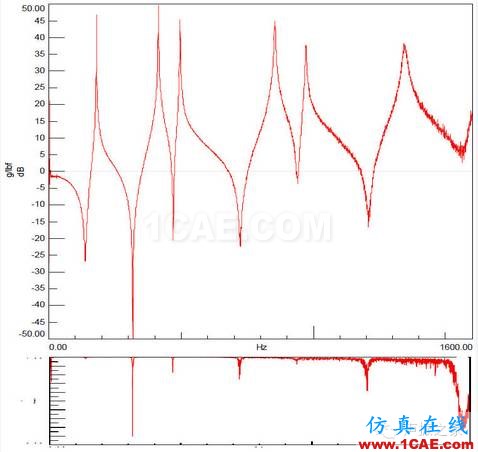

图2 硬锤头的频响和相干

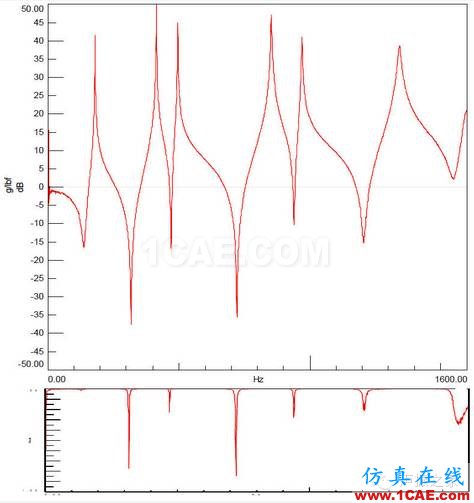

图3 软锤头的频响和相干
现在我们必须问自己究竟为什么要进行测量和模态试验。有时为了非常特殊的应用,进行试验得到质量非常高的测量结果。但有时为了对结构的一般特征振型有个常规的理解,进行测量,或许没有必要具有相同的高质量,如同某些我们要做的其他试验那般。
把它想象成如同为房屋建筑项目购买木材。对整个项目,我们并不总是需要没有节疤的木材。有时对于要实施的项目差等质量的木材业已足够。
现在我向来总是希望得到高质量的测量结果,但有时那么做所花的费用将使得试验离谱的贵。那么我们来看一看这些测量结果是怎样的好或坏?从两组测量结果来估计模态参数。作为参考一般模态振型如图4所示。对于两组模态振型同样计算了MAC值,如表1所示。

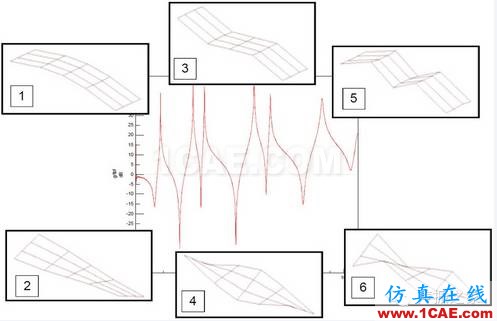

图4 结构模态振型

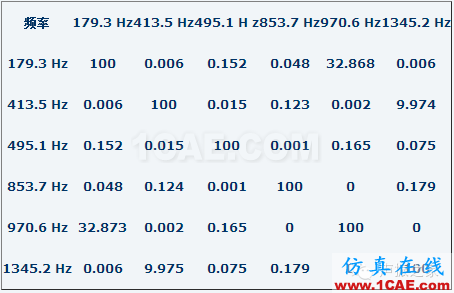

表1 两次模态试验测试的MAC
现在从两次试验得到的模态振型看起来基本相同。那么对于结构模态振型的简单评估来说,这个频响测量结果像是足够了。
现在我没有鼓吹可以接受这类输入力谱的衰减,但有时从数据中依然可以得到有用的信息。所以尽管我们有“建议规则”,并不一定意味着数据没有用。但对于如何采集数据、如何解释结果,我们确实需要小心。
我希望这有助于解释清楚,有时我们有“建议规则”但有时我们依然能够利用信息,超出一般有效数据可接受范围之外的信息。如果你有关于模态分析的任何其他问题,尽管问我好了。
Peter Avitabile教授是美国麻省大学洛威尔校区UMass Lowell机械工程系模态分析和控制实验室的主任。模态空间系列文章的英文原文链接:http://sdasl.uml.edu/umlspace/mspace.html。
北京科尚仪器公司发布模态空间系列文章及其中文翻译,得到了Peter Avitabile教授的书面授权,北京科尚仪器只为学习教育目的而使用它们。Peter Avitabile教授拥有文章全部权利。如您转载此系列中文翻译,请保留本段的描述信息。
感谢北京科尚董书伟授权本公众号编辑发布。如您认为翻译有不当之处,请发信至modalspace@chinaksi.com或者本公众号小编联系,谢谢!
