搜索电机后端轴承保持架、滚珠以及外滚道故障案例
2017-07-03 by:CAE仿真在线 来源:互联网
1设备运行状况
电机测点分布图如下:
电机运行过程中,其尾部有异常噪音。
2频谱分析
a. 频谱显示轴承6220存在保持架、滚珠以及外滚道出现故障频率的波峰并伴有旁波。

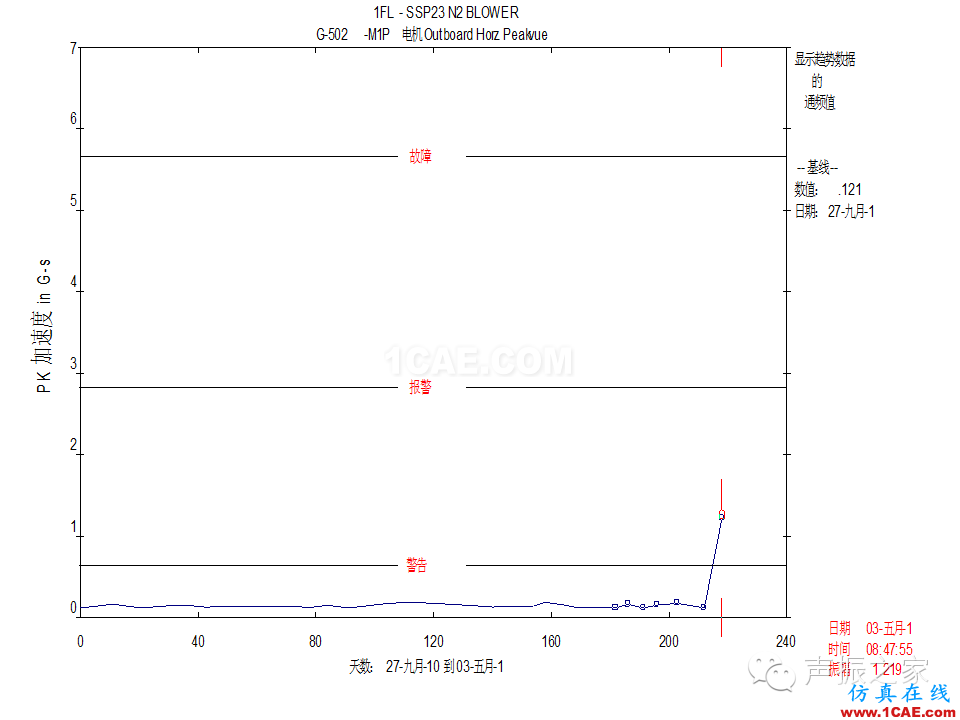

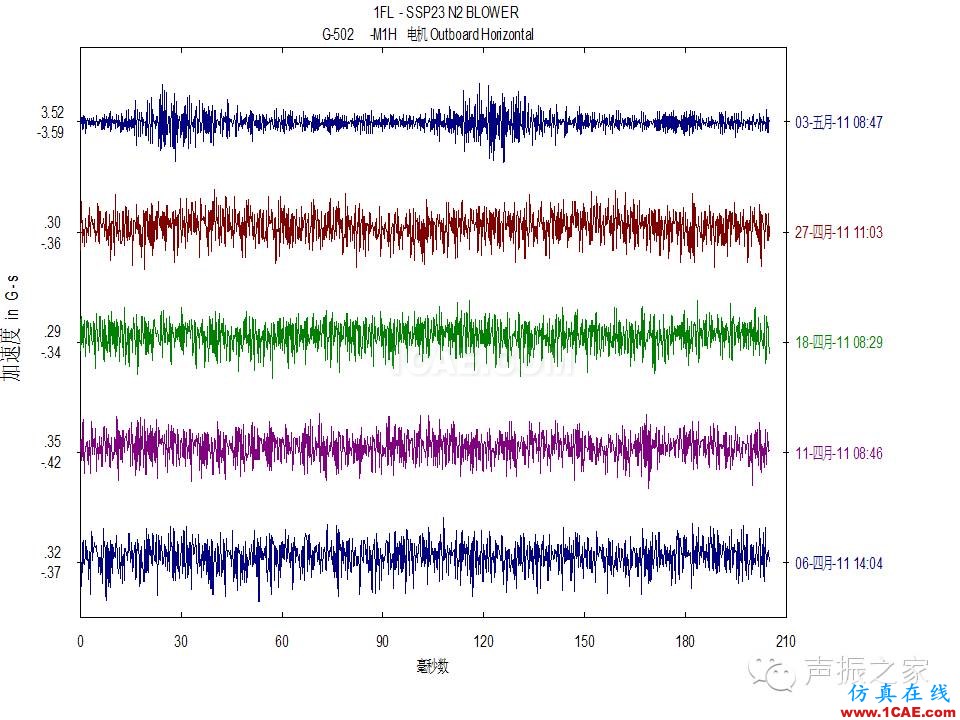

b. 从振动分析的历史数据来看,故障频率出现较突然。

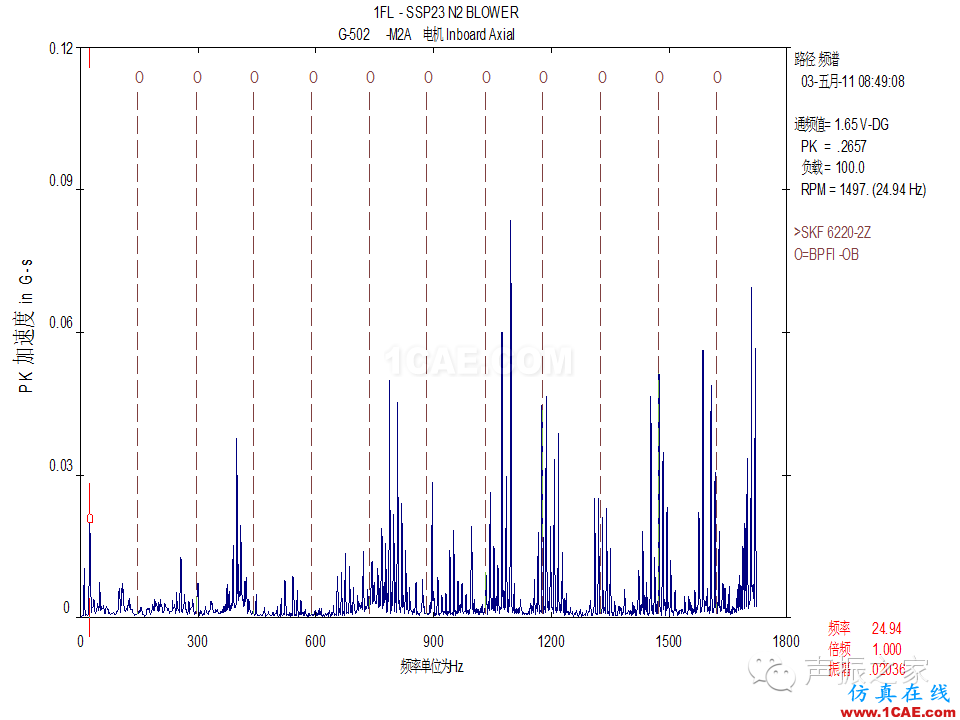

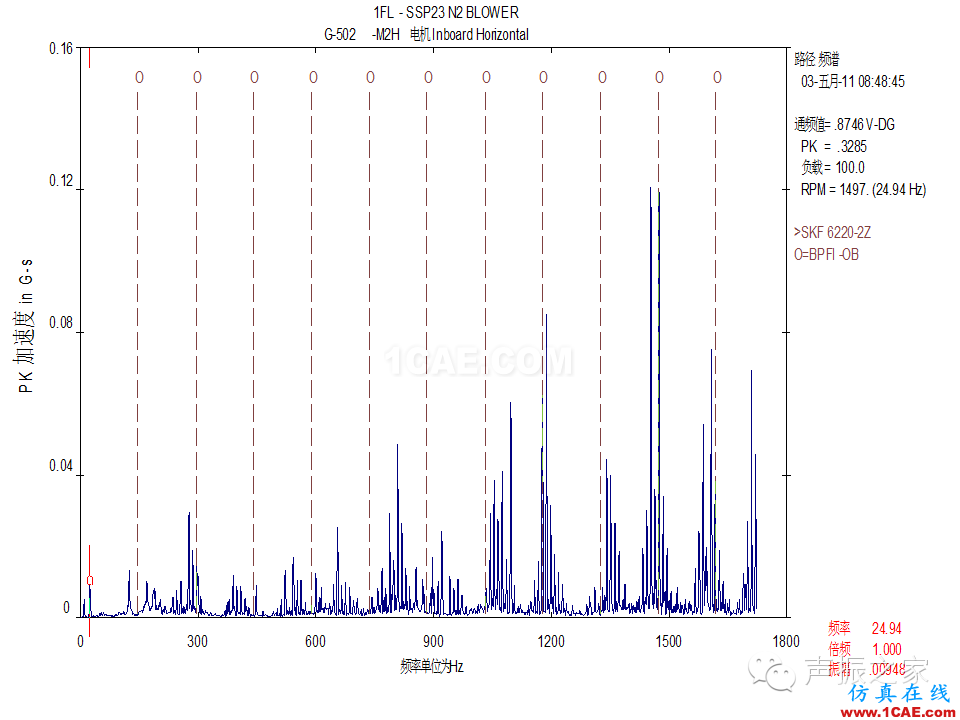

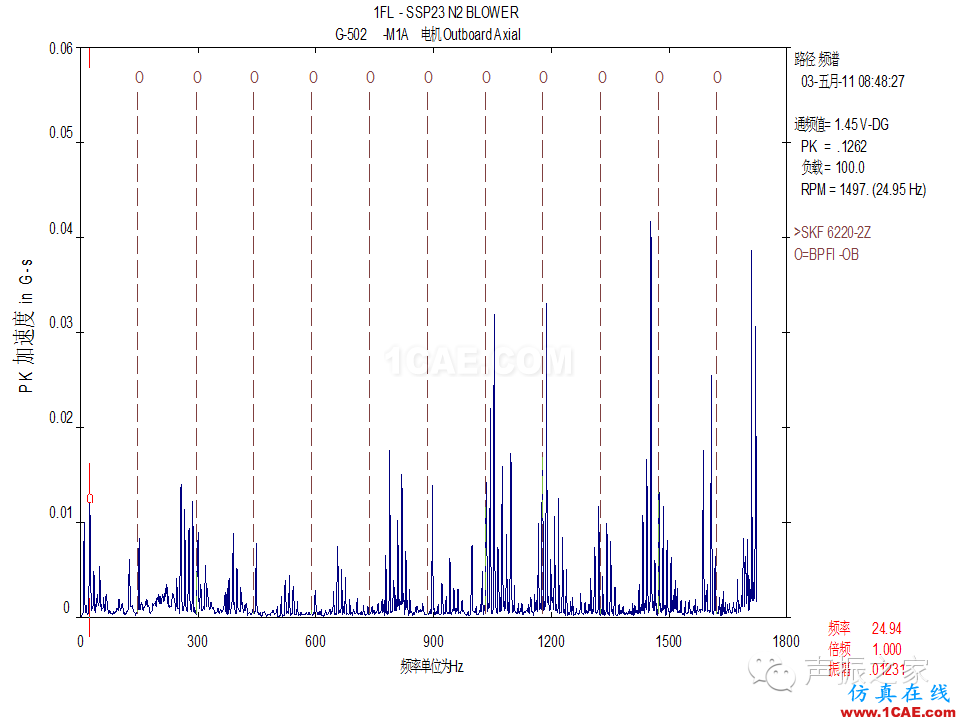

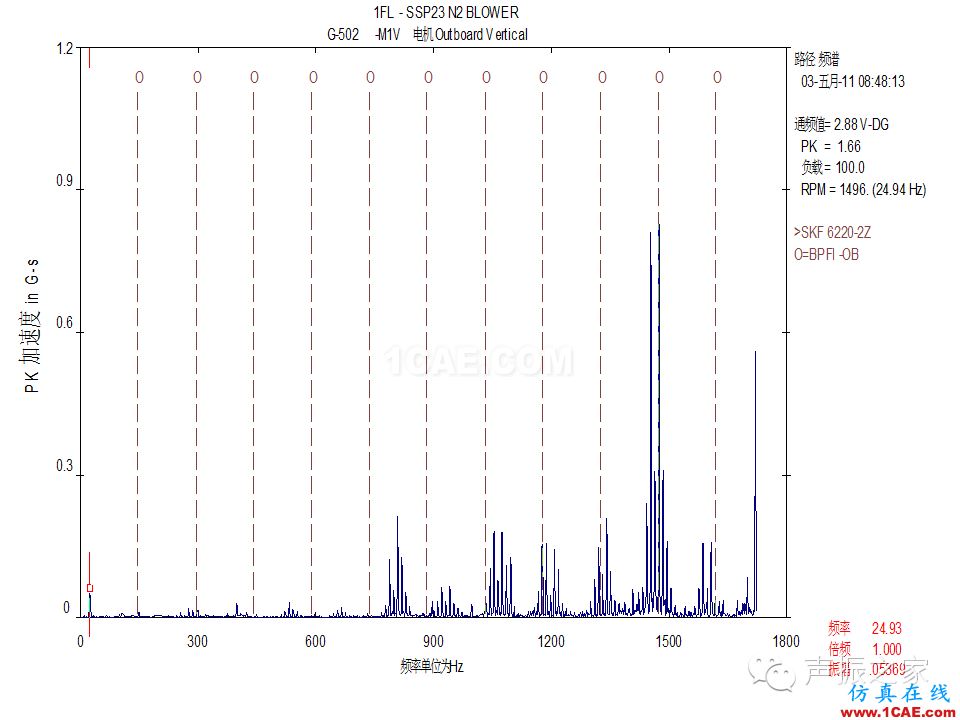

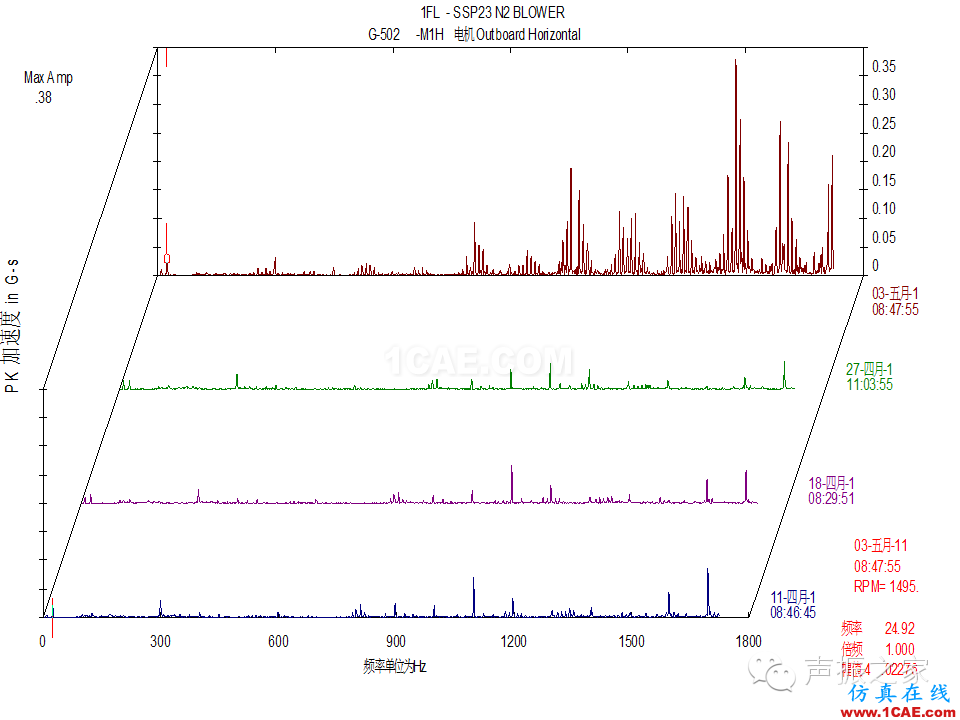

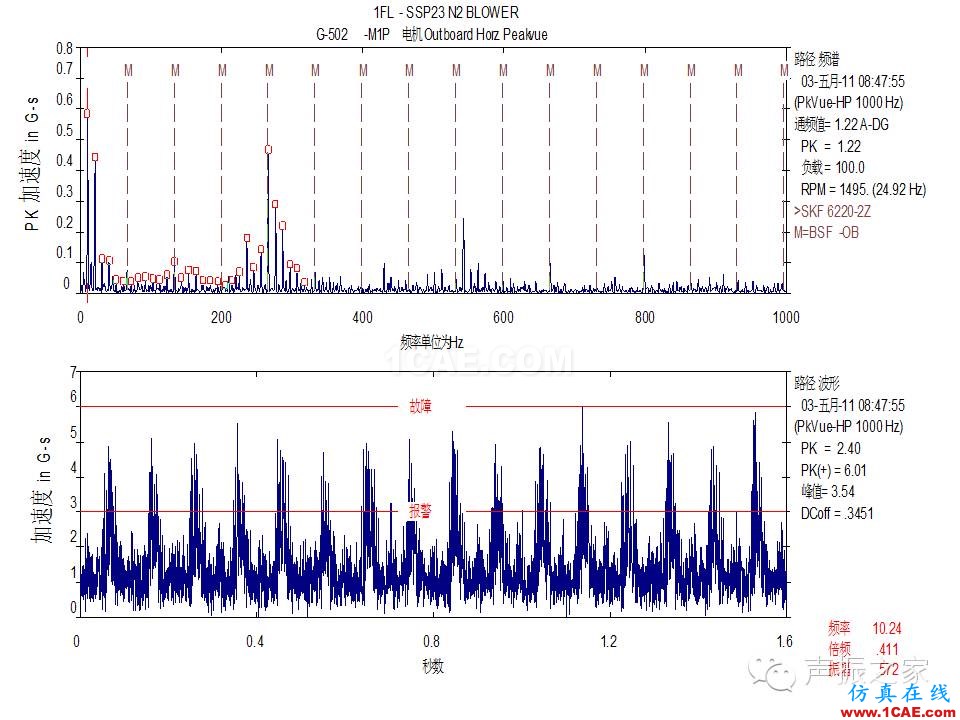

详细的相关图谱如下:
3故障分析结果

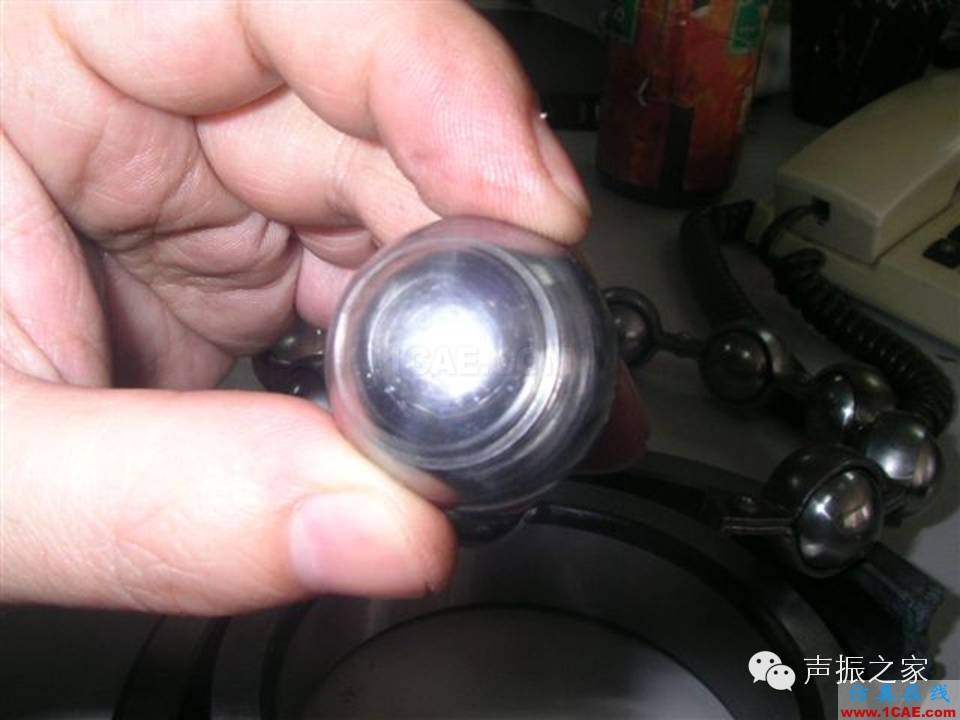

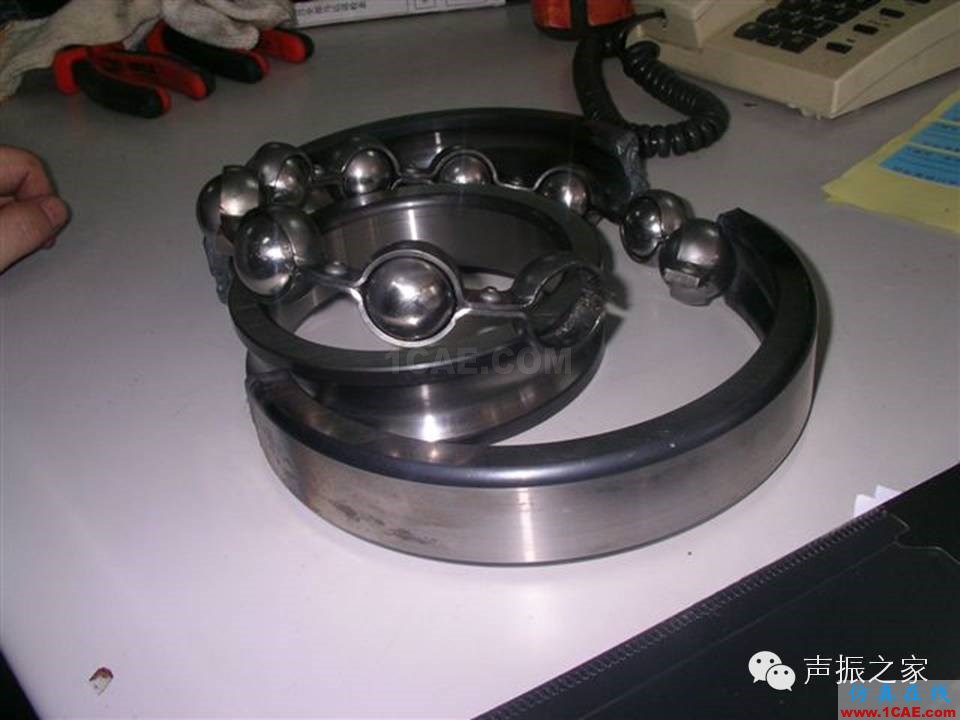

电机后轴承6220-2Z的保持架、滚珠以及外滚道发生故障。拆机后轴承的实际状况见下面的图片:
4维护建议
因轴承保持架故障所导致的危险性较高,故请及时安排维修计划。
5故障原因
声振论坛网友给出了两种可能原因,但作者都认为可能性不大:
a. 电机缺油
lian980888:应该不会是缺油造成,因为从轴承的解体照片来看,没有缺油造成的痕迹。电机维护部门是按电机铭牌要求计划润滑保养的。
b. 设备频繁变速变载和启动会造成滚动轴承的保持架损坏
lian980888:该设备是24小时不间断运转,除非有故障出现一般不停,不过厂岁修时会停,一年一次吧。进出口阀门也基本不动,负载变动频繁应该谈不上。
因此该故障的根本原因目前暂时还没有定论,如果您对此感兴趣,可以点击本文左下角“阅读原文”发表您的意见。
声明:本案例原文由声振论坛会员lian980888提供,版权归原作者所有,转载必须注明出处(声振论坛:vibunion.com或者声振之家公众号:vibunion)。
