【技术】看懂就服了你！一大波高难度机械原理动图

2017-03-09  by:CAE仿真在线  来源:互联网

作为机械工程师,你见识的巧妙结构、机构越多,设计思路也就越开阔。齿轮、梁板、凸轮、滑轨……看似简单的零部件,被天才工程师巧妙地组合到一起,就能精确完成各类复杂的工作。

来,一起长长见识吧!包括齿轮传动类、发动机类、生产加工类三大种。

 ▲这张就够看一年了

齿轮传动类

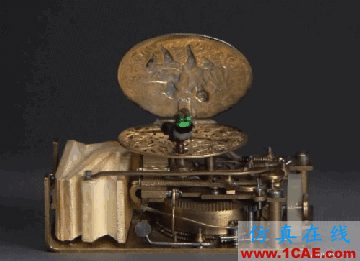

▲100多年前,古老自鸣钟的自动报时小鸟机构

▲看似简单,其实奥妙无穷

▲全自动小型冲锋枪的上弹、击发、退壳机构

▲凸轮还是齿轮?

▲特殊的减速传动机构

▲周期性滑轨拨叉机构

▲自动枪械(机枪)上弹、击发、退壳机构

▲扭簧摆动机构

▲连续摆、滑机构

▲传说中的鲁班自制飞鸟,骑乘游九州

▲看到这个齿轮机构,心都碎了

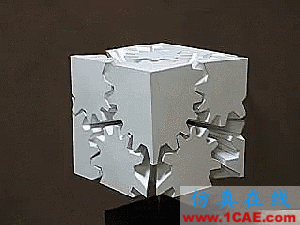

▲让人发狂的异型齿轮机构,你能想象其中的三维啮合和运行状态吗?

▲除了炫技,这个齿轮机构实在没有卵用

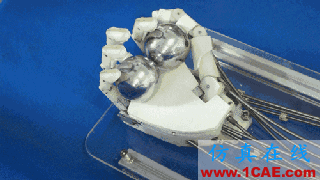

▲这一定是中国保定出品的机械手,保定府才玩铁球嘛

▲电梯门

▲圆珠笔的机械结构其实绝对不简单

▲汽车等速万向节

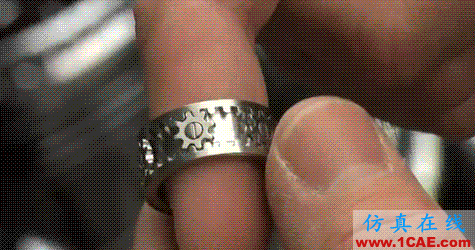

▲机械工程师给妻子的戒指,每次吵架狂怒可以转动几下静一静,败败火,结果……更抓狂了

▲中学生用乐高积木营造的自动化世界

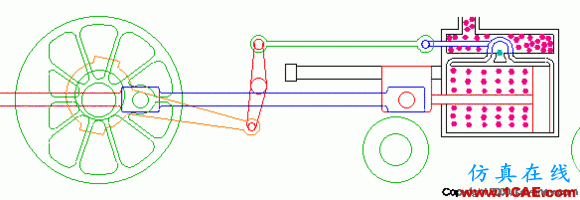

▲火车头原理

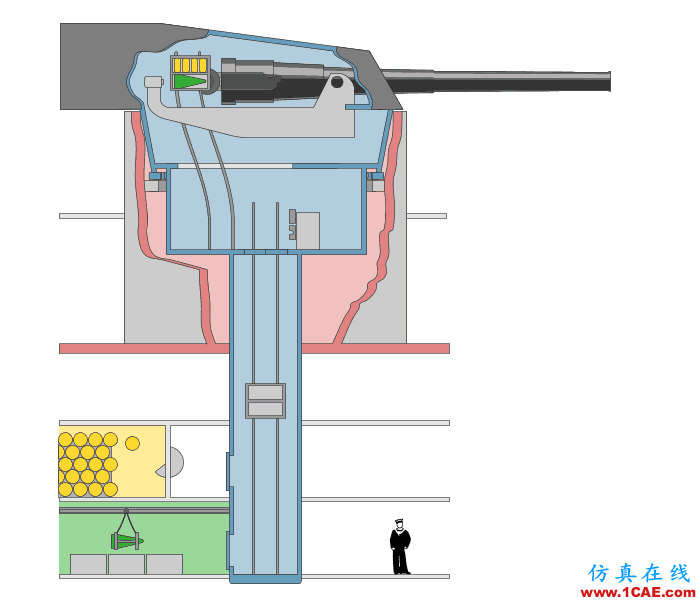

▲舰炮弹药装填系统

发动机类

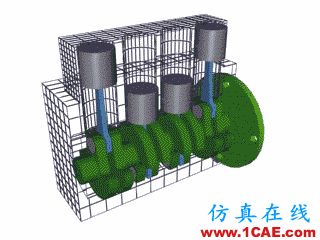

▲数一数这是多少缸、多少气门的发动机

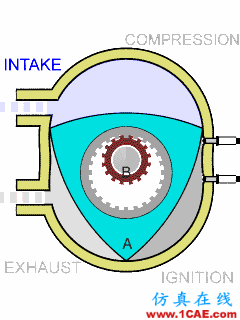

▲德国人菲加士·汪克尔上世纪初发明的转子发动机

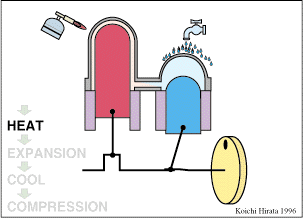

▲斯特林发动机

▲飞机的星形发动机

▲V型发动机——汽缸排列在成一定角度的两个平面上

▲直列式发动机——汽缸肩并肩地排成一排,一般的车都用

▲水平对置式发动机——汽缸排列在发动机相对的两个平面上,保时捷911用的是这种的6缸

▲马耳他十字机芯——用于控制时钟的秒针运动

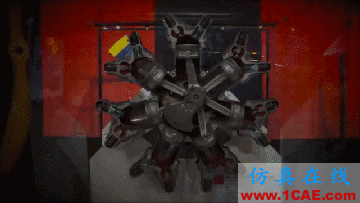

▲星型发动机工作原理

加工生产类

▲子弹

▲玻璃瓶

▲细密小型金属锁链的高速形成

▲螺旋状通心粉

▲铁链制作原理

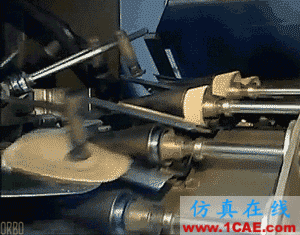

▲这就是装冰淇淋的蛋卷

▲好麻利

▲缝纫机
