HyperWorks&Ansys联合静力学仿真分析

2016-10-05 by:CAE仿真在线来源:互联网

HyperMesh不仅具有优于其他分析软件的强大网格划分(前处理)功能,还可跟如Ansys、Nastran和Abaqus等多种求解器拥有良好的接口。因此,掌握HyperMesh与各种求解器的接口模型转换操作对CAE分析师来说是必不可少的。

下面以长、宽、高分别为100mm、20mm、20mm的长方体悬臂梁为例,先在HyperMesh中进行前处理和模型格式转换操作,本例转为.cdb格式并运用Ansys进行静力学分析(当然也可进行模态分析、频响分析和瞬态分析等)。

1、对悬臂梁进行有限元网格划分,并添加载荷工况。

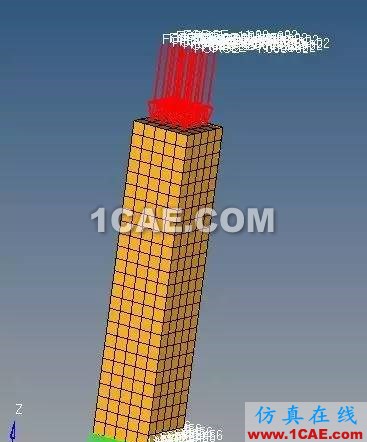

图1 悬梁臂有限元模型

2、单元材料属性定义

HyperWorks学习者都知道,若前处理和分析(优化)求解都在HyperWorks中完成,那么,在前处理中定义单元的材料属性我们是用菜单栏里Materials> Create和Properties >Create分别创建单元的材料和属性并赋予单元。

图2 悬臂梁的前处理

但若只想用HyperMesh对模型做前处理,然后用别的求解器进行求解,那就应该用该求解器指定环境下对单元进行材料和属性的赋值。本例以Ansys求解器为例,则在操作前应该将User Profile置于Ansys环境。

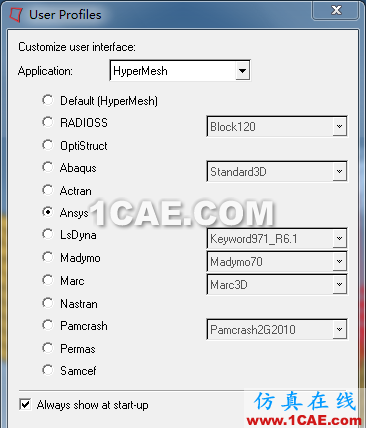

图3 User Profiles环境设置

进入Utility,分别对模型在ET Yype、Real Sets和Material中创建单元类型、属性和材料。

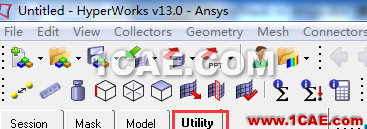

图4 Utility位置

图5 Model info

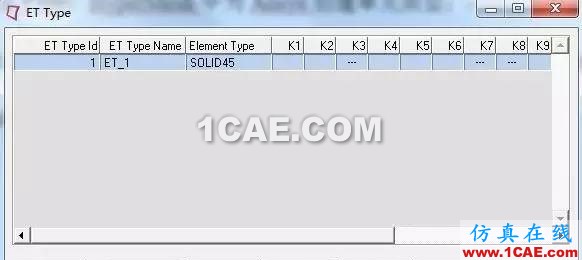

1)、ET Yype:HyperMesh中为Ansys创建单元类型;

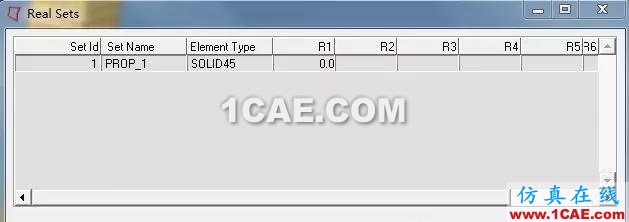

2)、Real Sets:添加实常数,在Ansys中称实常数,在HyperMesh称属性。

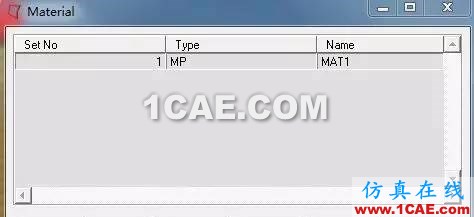

3)、Material:添加材料。

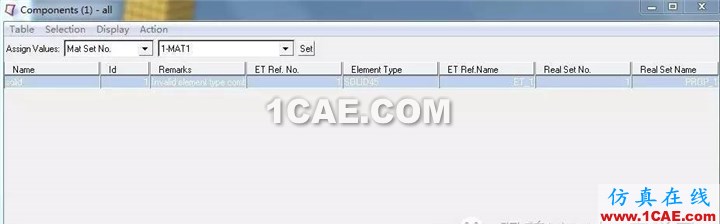

4)、Component Manager:将单元类型、材料属性赋给离散单元。

至此,HyperMesh中对Ansys求解模型的单元类型、材料和属性已定义完毕。

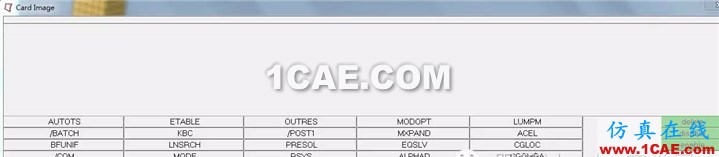

3、创建相应的控制卡片

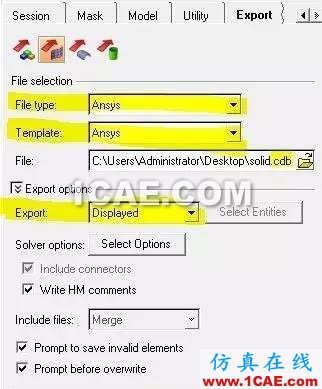

4、输出.cdb格式文件并进入Ansys中求解
