HyperMesh网格技巧之修改法线方向

2016-10-18  by:CAE仿真在线  来源:互联网

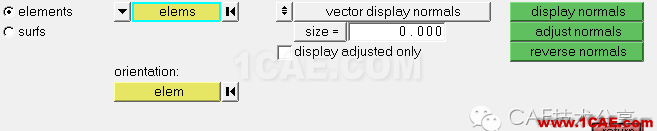

单元画好之后,可以通过Tool面板的normals查看和修改单元的法线方向,面板如图1所示。


1

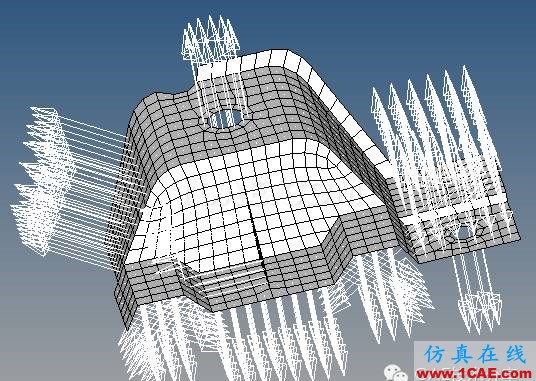

点击Display normals显示所有单元的法线方向,如图2所示。


2

很明显,法向方向不一致,有的朝外有的朝内,需要进行修改,修改时先在Orientation下面选择其中一个单元作为蓝本,表示法线方向以这个单元为基准。

之后点击adjust normals,结果如图3所示。


3



所有的法向方向都是朝外。
