ANSA直接morphing应用

2017-03-16  by:CAE仿真在线  来源:互联网

产品设计过程中总是会不停的修改模型,对应的网格模型就需要不停的跟该来匹配设计模型。为了解决这个问题,ANSA为用户提供了Morphing工具,能够直接在网格模型基础之上进行变形或网格重构,大大的节省了重复建模时间。

直接Morphing相对于MorphingBox的方法来的更加直接简单,可以直接定义边界、Morphing区域以及现有的特征来控制模型的变形。

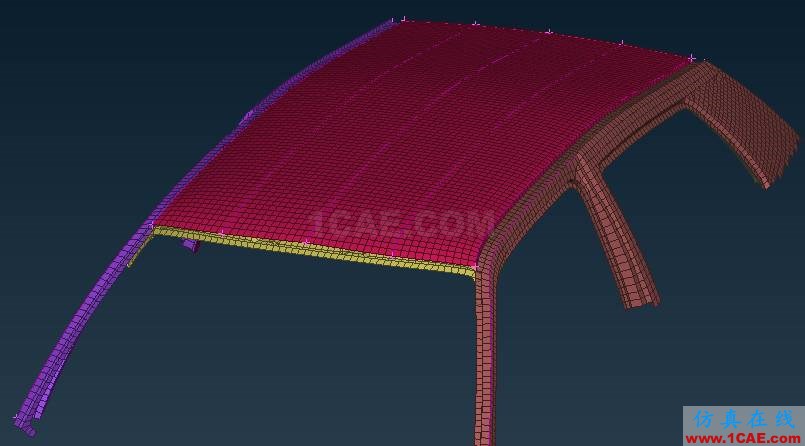

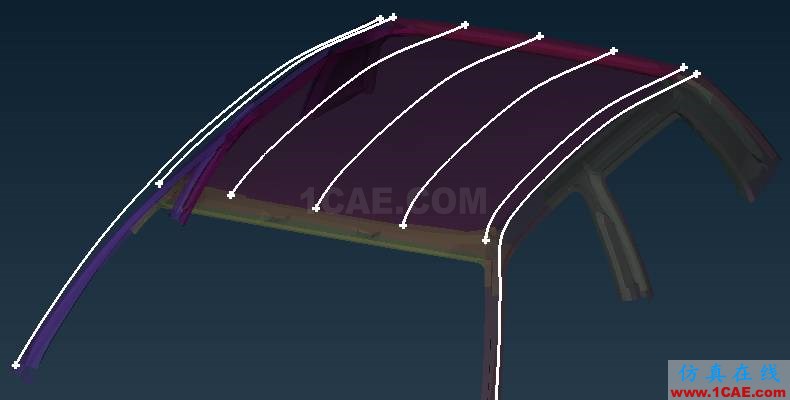

下面是一个汽车车顶,需要进行整体抬高的改变,用相关的特征线来

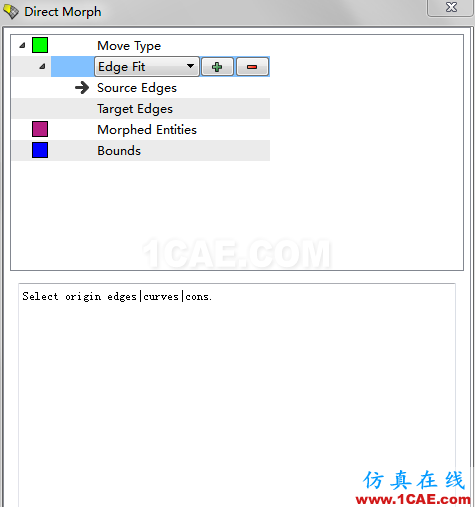

激活Direct Morphing下的DFM命令,Move type中选择Edge Fit类型。

以此选择Source Edges和Target Edges,Source Edges指的是模型上与目标线相对应的特征线。

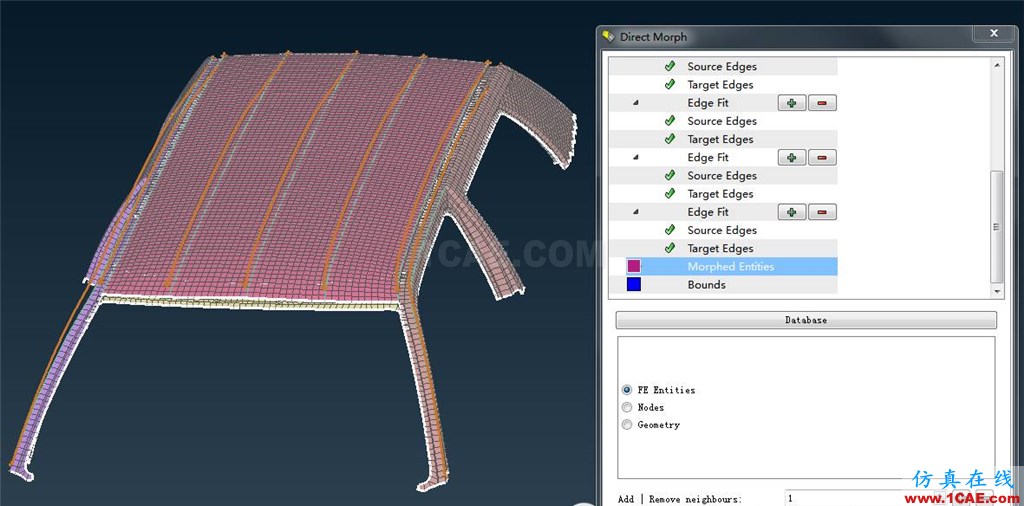

然后选择需要进行Morphing的区域,选择FE Entities,框选整个模型:

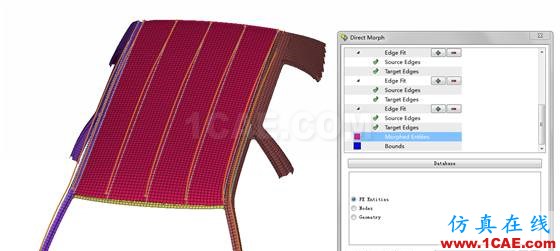

中键确认,下一步定义边界,将汽车A柱、B柱、C柱的下端的节点选中作为边界。

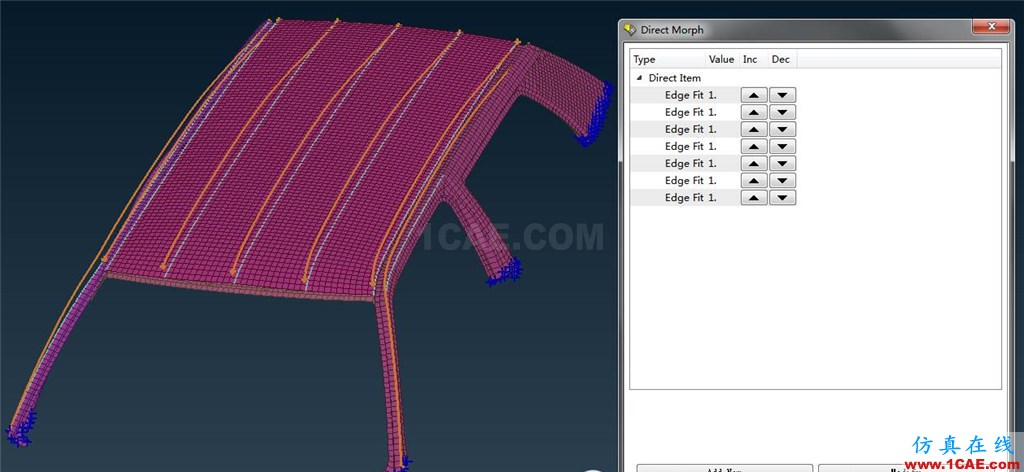

点击Apply等待Morphing完毕,如下图所示

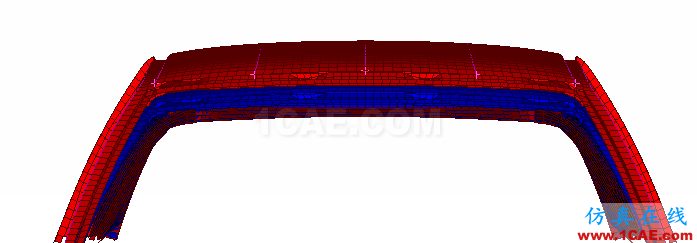

对比效果如下,红色是改变以后的模型,蓝色为原始模型。
