CATIA简介

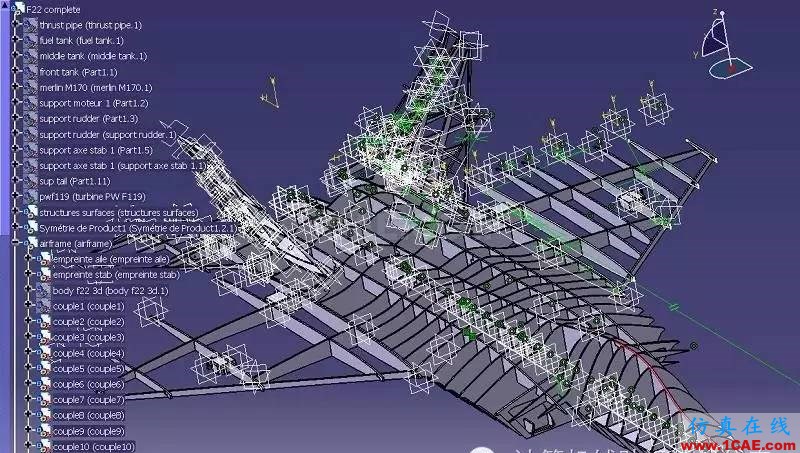

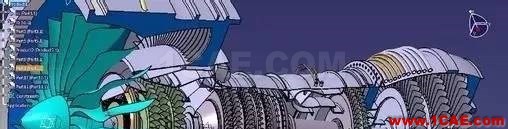

CATIA是法国达索公司的产品开发旗舰解决方案。作为PLM协同解决方案的一个重要组成部分,它可以帮助制造厂商设计他们未来的产品,并支持从项目前阶段、具体的设计、分析、模拟、组装到维护在内的全部工业设计流程。

CATIA的竞争对手包括UG NX,Pro/E,Topsolid,Cimatron。其中NX和Pro/E与CATIA可谓三分天下。目前CATIA在设计与工程软件中占有最多的市场份额。这来源于其如此强大的客户来源和军工背景。与其竞争对手相比,CATIA的优势在于赏心悦目的界面,易用而强大的功能,在汽车、航空航天、造船等专用行业强大的功能支持等,IT老大IBM的全球销售合作。还有很重要的一点,就是来自CATIA母公司,达索系统Dassault Systemes其他兄弟软件的支持:

1. Delmia,强大的生产线规划和管理软件,配合Catia完成制造可行性分析和实施;

2. Enovia,强大的数据管理和设计支持系统

3. Smarteam,强大的PLM软件,与UGS Team Center并列为PLM最成功的软件,PLM的鼻祖。

4. VPM,设计数据共享平台,跨国公司各设计中心可使用此软件进行数据和信息状态共享

5. Solidworks,三维工程软件在全球中端市场的统治者,被达索公司收购后,成为打击其他中端软件的招牌武器,并且有效的支持高端软件CATIA在中低端市场的渗透

6. Abaqus,最强大的FEM软件之一,优势是非线性、动态、隐式计算,成为可以有效解决汽车与航空航天领域复杂问题的有效工具

CATIA曲面设计模块简介(其它模块日后更新)

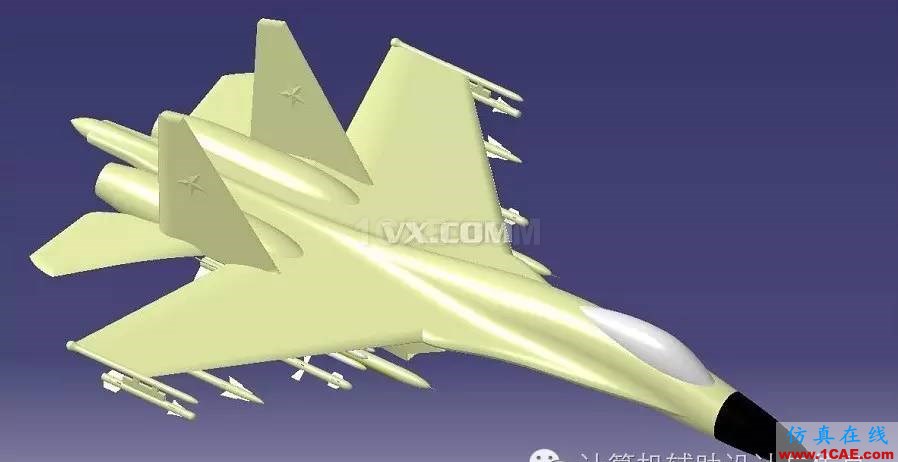

1.Generative Shape Design

简称GSD,创成式造型,非常完整的曲线操作工具和最基础的曲面构造工具,除了可以完成所有曲线操作以外,可以完成拉伸,旋转,扫描,边界填补,桥接,修补碎片,拼接,凸点,裁剪,光顺,投影和高级投影,倒角等功能,连续性最高达到G2,生成封闭片体Volume,完全达到普通三维CAD软件曲面造型功能,比如Pro/E。完全参数化操作。

2.Free Style Surface

简称FSS,自由风格造型,几乎完全非参。除了包括GSD中的所有功能以外,还可完成诸如曲面控制点(可实现多曲面到整个产品外形同步调整控制点、变形),自由约束边界,去除参数,达到汽车A面标准的曲面桥接、倒角、光顺等功能,所有命令都可以非常轻松的达到G2。

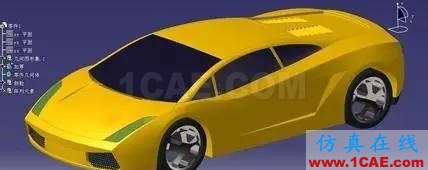

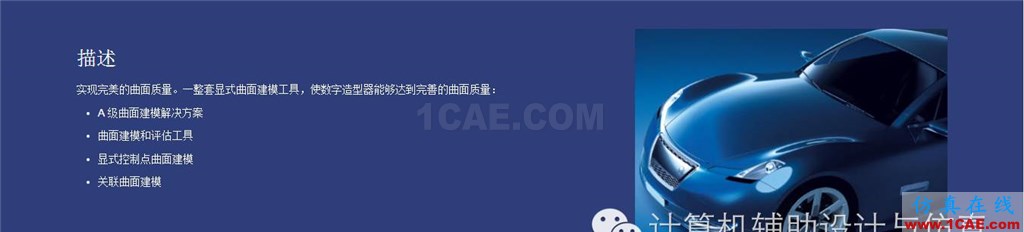

3.Automotive Class A

简称ACA,汽车A级曲面,完全非参,此模块提供了强大的曲线曲面编辑功能,和无比强大的一键曲面光顺功能。几乎所有命令可达到G3,而且不破坏原有光顺外形。可实现多曲面甚至整个产品外形的同步曲面操作(控制点拖动,光顺,倒角等)。

4.FreeStyle Sketch Tracer

简称FST,自由风格草图绘制,可根据产品的三视图或照片描出基本外形曲线。

5.Digitized Shape Editor

简称DSE,数字曲面编辑器,根据输入的点云数据,进行采样,编辑,裁剪已达到最接近产品外形的要求,可生成高质量的mesh小三角片体。完全非参。

6.Quick Surface Reconstruction

简称QSR,快速曲面重构,根据输入的点云数据或者mesh以后的小三角片体,提供各种方式生成曲线,以供曲面造型,完全非参。

7.Shape Sculpter

小三角片体外形编辑,可以对小三角片体进行各种操作,功能几乎强大到与CATIA曲面操作相同,完全非参。

8.Automotive BIW Fastening

汽车白车身紧固,设计汽车白车身各钣金件之间的焊接方式和焊接几何尺寸。

9.Image & Shape

可以像捏橡皮泥一样拖动,拉伸,扭转产品外形、增加“Image Shape(橡皮泥块)”等方式以达到理想的设计外形。可以极其快速的完成产品外形概念设计。

10.Healing Assistant

一个极其强大的曲面缝补工具,可以将各种破面缺陷自动找出并缝补。

课外补充:

一 :什么是A级曲面

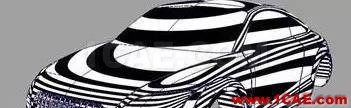

在整个汽车开发的流程中,有一工程段称为 Class A Engineering,重点是在确定曲面的品质可以符合A级曲面的要求。所谓A级曲面的定义,是必须满足相邻曲面间之间隙在 0.005mm 以下,切率改变在0.16度以下,曲率改变在0.005 度以下,符合这样的标准才能确保钣件的环境反射不会有问题。

从上面的条件可以知道,曲面上的G2连接可以说是一个基本要求;因为曲面的G2以上连接才会在连接线附近有光顺的反射效果。但是,即使G3了,也未必是a-class,也就是说有时虽然连续,但是面之间出现褶皱,此时就不是a-class 。通俗一点说,class-A就必须是G2以上连接。G3连续的面不一定是CLASS-A曲面。

二 :什么是G1G2G3连续

G0两个对象相连或两个对象的位置是连续的。G0连续(也称为点连续)在每个表面上产生一次反射,这种连续仅仅保证曲面间没有缝隙而是完全接触。

G1两个对象光顺连续,一阶微分连续,或者是相切连续的。G1连续(也称为切线连续)将产生一次完整的表面反射,反射线连续但是扭曲壮,这种连续仅是方向的连续而没有半径连续。我们通常的倒圆角就是这种情况。

G2两个对象光顺连续,二阶微分连续,或者两个对象的曲率是连续的。G2连续(也称为曲率连续)将产生横过所以边界的完整的和光滑的反射纹。曲率连续意味着在任何曲面上的任一“点”中沿着边界有相同的曲率半径。外观质量要求高的产品需要曲率做到G2连续,其实曲面做到这一点难度是很大发。在我们一般的产品设计中G1连续就能满足大部分产品开发需要。
