Solidworks电影抓片机构仿真

2016-11-06  by:CAE仿真在线  来源:互联网


一、装配

1.新建装配体文件。

2.插入机架,使其原点与视图区的原点重合。

Solidworks电影抓片机构仿真solidworks simulation分析案例图片1

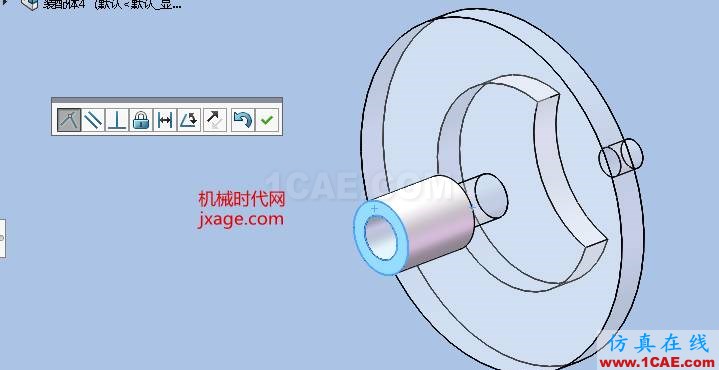

3.插入销轮,添加其与机架的同轴心配合和端面配合。

Solidworks电影抓片机构仿真solidworks simulation分析案例图片2
Solidworks电影抓片机构仿真solidworks simulation分析案例图片3

4.插入槽轮,添加下图的圆弧的同轴心配合。

Solidworks电影抓片机构仿真solidworks simulation分析案例图片4

添加端面重合配合。

Solidworks电影抓片机构仿真solidworks simulation应用技术图片5

5.按住Ctrl选择机架,将其拖到视图区即可复制一个机架。添加其与槽轮轴的同轴心配合,鼠标右击选择固定即可将机架作为固定零件。

Solidworks电影抓片机构仿真solidworks simulation应用技术图片6

6.压缩销轮和槽轮的同轴心配合。

Solidworks电影抓片机构仿真solidworks simulation应用技术图片7

7.插入零件胶片,添加胶片与槽轮的端部圆周面的相切配合。

Solidworks电影抓片机构仿真solidworks simulation应用技术图片8

是胶片与槽轮的端面重合。

Solidworks电影抓片机构仿真solidworks simulation培训教程图片9

添加胶片和装配图右视基准面的平行配合。

Solidworks电影抓片机构仿真solidworks simulation培训教程图片10

8.添加齿条小齿轮配合,按照下图进行设置。


Solidworks电影抓片机构仿真solidworks simulation培训教程图片11

Solidworks电影抓片机构仿真solidworks simulation培训教程图片12

二、仿真

在装配体界面,将Solidworks Motion插件载入,单击布局选项卡中的运动算例,在算例类型下拉列表中选择【Motion 分析】。

1.添加电机,如下图所示。

Solidworks电影抓片机构仿真solidworks simulation学习资料图片13

2.添加实体接触。

Solidworks电影抓片机构仿真solidworks simulation学习资料图片14

3.单击MotionManager工具栏上的“结果与图解”按钮,按照下图进行设置。

Solidworks电影抓片机构仿真solidworks simulation学习资料图片15

点击工具栏上的计算按钮,即可创建出如下图的图解。

Solidworks电影抓片机构仿真solidworks simulation学习资料图片16

4.同理按照下图进行设置。

Solidworks电影抓片机构仿真solidworks simulation技术图片17

Solidworks电影抓片机构仿真solidworks simulation技术图片18
