Creo 关系式与if语法讲解

2016-12-17  by:CAE仿真在线  来源:互联网

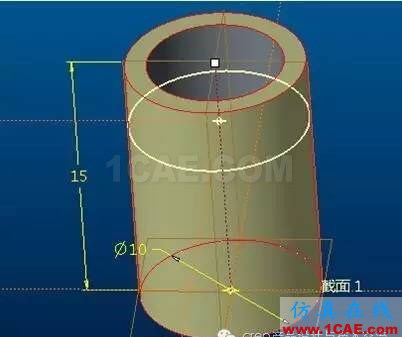

  1. 首先我们在零件版块里面画一个拉伸好的圆柱体,底面直径是10mm,高度是15mm,抽壳厚度1.2mm。如下图所示:

Creo 关系式与if语法讲解pro/e培训教程图片1

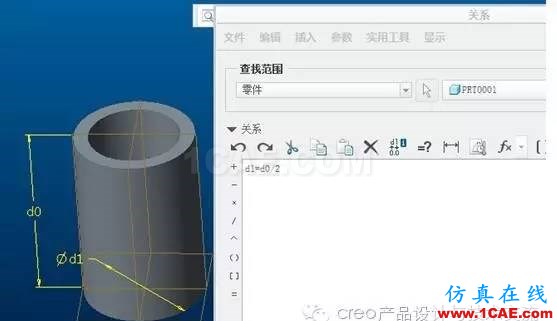

2. 如果我们要控制圆柱的高度是底面直径的两倍,可以通过Creo软件“工具”下面的“d=关系”来达到我们的要求,具体操作如下图:

Creo 关系式与if语法讲解pro/e培训教程图片2

3. 如果对于比较复杂的零件,尺寸比较多,用d1,d2,d3,……不能区分每个尺寸,这时候我们要对尺寸名称做的修改,对尺寸重新命名,选中尺寸变成红色后右键选择属性,把系统默认的直接d1改成diameter;同样的道理,可以把高度尺寸d0改成high,把抽壳厚度d3尺寸改成thickness如下图:

Creo 关系式与if语法讲解pro/e培训教程图片3

4. 如果我们要对抽壳厚度尺寸做成一个变量,当高度尺寸大于15.00mm的时候抽壳厚度尺寸是2.0mm,高度尺寸小于15.00mm的时候是1.20mm,在关系式中怎么表达呢?

这就要用到我们的if判断语句,if语句是在Creo唯一的判断语句,具体操作如图所示:

Creo 关系式与if语法讲解pro/e产品设计图片4

图片中的语言关系式:

diameter=high/2

if high>15

thickness=2.0

else

thickness=1.2

endif

5. 以上就是Creo基本语法讲解的内容,不懂得可以看下面的视频,视频讲解的非常详细,希望对大家有帮助,谢谢!
