搜索UG培训-关于使用UG刀具直径补偿的一些说明
2013-05-10 by:广州有限元分析、培训中心-1CAE.COM 来源:仿真在线
为了补偿指定刀具直径和实际刀具直径之间的差别, 几乎所有数控系统都提供了刀具直径补偿的功能,以 保证被加工零件的准确尺寸。

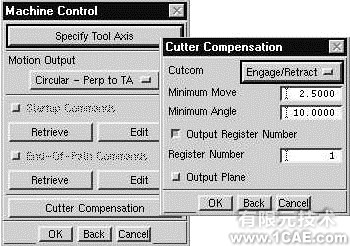

在UG的 Planar Mill, Cavity Mill 和WireEDM操作中,你可以激活如下菜单:
通过选择以上菜单,你可以设置刀具直径补偿。
有些数控系统对激活刀具直径补偿有一定的限制,如不允许把刀补直接加在初始的圆弧进刀处,你必须增加一段直线进刀,并通过调整 Minimum Angle 和 Minimum Move,来使用刀具直径补偿。如下图:
