SOLIDEDGE使用感受-物理属性功能的实用性

2013-05-17 by:广州有限元分析、培训中心-1CAE.COM 来源:仿真在线

毕琳来源:e-works
关键字:SOLIDEDGE 三维实体物理属性实用效率
SOLIDEDGE在拥有强大的3D处理能力的同时,也具有多种辅助设计的能力。本文通过一个简单的例子,来说明其在解决工程问题时的方便性和实用性。

1、引言

随着计算机应用技术的提高,以及工业和电子半导体业日新月异的发展,更多的计算机辅助设计软件在拥有强大的3D处理功能的同时,都增加了各种实用便捷的增强工具集,来尽可能减少设计成本,缩短开发周期,减轻设计者的负担。SOLIDEDGE就是这样一款目前应用越来越广泛的机械产品设计软件。

SOLIDEDGE具备完整的数据库,使得在二维制图、空间运动分析、装配技术、造型设计、应力应变分析、动画演示、NC刀具轨迹仿真等方面有着强大的工具支持功能,因此这项技术已被广泛地应用工程设计的各个领域,为虚拟制造技术的实现提供了前提。

2、物理属性应用实例

在设计过程中,物理属性是每个设计人员所要必须要考虑的关键问题,从材料,体积,质量到表面积,回转半径,无不关系到设计的成败。要全面的掌握这些信息,在2D CAD时代,就像不可能完成的任务,或通过复杂的计算才能得出,而在SOLIDEDGE中我们可以轻而易举的得到想要的一切。下面就通过一个在实际设计中应用的例子,来带领大家感受它的强大。

测定工程是半导体制品生产线中一项必备工程,通过制品与示波器连接,来检测制品的特性。如图1所示。其上部为制品拾取端,下部为固定检测端。上部制品拾取端通过汽缸带动拾取制品放入固定检测端中。

SOLIDEDGE使用感受-物理属性功能的实用性autocad design图片1
图1

在生产中,部分设备经常会有一些假不良品出现,更有甚者经过测定后制品损坏。经过调查我们发现,原来是上部制品拾取端JIG本身的重量过轻或过重所导致的。那么,接下来的任务就是设计固定质量的JIG了。

首先,使用SOLIDEDGE在零件环境中建立JIG模型。如图2所示。

SOLIDEDGE使用感受-物理属性功能的实用性autocad design图片2
图2

JIG模型建立好之后,保存文件。这时物理属性工具就被激活了。

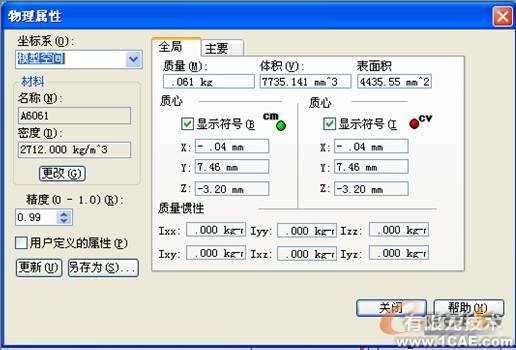

SOLIDEDGE可以计算零件和装配的下列物理属性:

体积;质量;形心;质心;表面积;主轴方向;质量惯性矩;回转半径。

如图3所示

SOLIDEDGE使用感受-物理属性功能的实用性autocad design图片3
图3

物体质量M=PV,我们可以通过更改物体材料来改变它的密度,我们甚至可以手动输入自定义的密度;至于改变体积对于3D软件来说更是易如反掌,只需要在零件编辑环境下更改物体的尺寸即可。点击更新按钮,SOLIDEDGE就会为我们快速的计算出质量,体积,表面积等信息。

更为不可思议的是,可以通过在零件环境中设置物理属性对话框上的用户定义的属性选项来覆盖软件所计算的物理属性。例如,如果您知道特定零件的质量,则您可以提供该值,并且将会把它当作计算过的数据对待。从而反向计算出其他希望了解到的的数据信息。

3、结论

试想一下,在2D软件时代,要设计出这样一个外形相对简单但质量要求严格的零件,我们要花费多少时间。不要惊讶,SOLIDEDGE不仅可以对零件实体进行物理属性的计算,而且对复杂的装配体及钣金同样可以快速有效的处理。通过这些增强功能的运用,使设计的内容更加形象,立体,可视,增强设计的层次和可信度。同时与生产相结合,提高企业的竞争力。
