CAD动画设计方法

2013-05-26 by:广州有限元分析、培训中心-1CAE.COM 来源:仿真在线

脚本文件是记录了一系列CAD命令组合的文本文件,文件格式为*.SCR。运行脚本文件则是按脚本文件预先制定好的顺序一步一步地执行这些命令的过程。你可以将经常进行的重复性工作,比如在幻灯中显示快照、初始化绘图参数设置、批测绘、打印设置等的一些顺序性的命令组建立成脚本文件,通过运行脚本可以大大提高绘图效率。

贺蜀山李莉余昌海来源:e-works
关键字:CAD应用画面运动命令组合

笔者在教学中,会经常加上一些常规教学中未涉及的有趣内容,使传统死板的CAD的教学也变得有趣味,就是对平常有厌学情绪的学生也能调动起他们的学习热情。下面介绍的让CAD的画面动起来就是一个例子。

我们介绍一个命令组文件,只有短短的7行,就可以让CAD的画面动起来。用记事本或其它文本编辑器照下面编写,并保存为文本文件,文件扩展名为.SCR,比如Ro.SCR

Rotate
All

    150,150
    30
    delay 50
    rscript

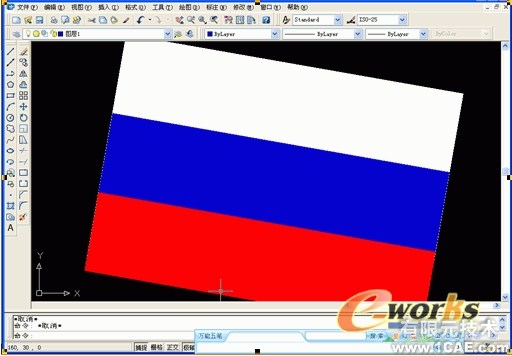

在CAD中先调入一个图形,最好是彩色的,比如一个简单的俄罗斯国旗,分别由白、兰、红三样色块组成,矩形分成三等份,分别填充彩色即可。当然用solid命令能更快做出来,如下图所示。

CAD动画设计方法autocad design图片1

在命令行下命令:SCRIPT,运行上面的命令组文件Ro.SCR,也可以从下拉菜单的 [工具] →[运行脚本] →选中Ro.SCR双击。

看到了吗?屏幕上的图形绕一点不停的旋转,并且每旋转30°后,停半秒再接着旋转,如下图所示。

CAD动画设计方法autocad design图片2

如果未旋转,请检查编写有无错误,All后面是一个空行,不能丢了。

操作CAD的人一看就清楚,上面的这一小段程序,是一个命令组文件,就是逐一执行CAD命令:

    Rotate     调用旋转命令
    All        选择全部图形作为旋转对象
    空行       这时有一个空行,表示回车,结束选择
    150,150    旋转中心坐标
    30         指定旋转角
    delay 50   设定暂停时间
    rscript    重复执行

对于上面所讲的SCR文件,对其进行改进,比如在开始加上Z,E,也就是在开始时缩放一次,E是使图形尽可能大,这样的效果更显著,不但旋转,而且大小也在变化。因要使全图在屏幕上充满,转动到不同方位,显然图形图像大小要调整,尤其是长宽方向差别大的物体更加显著。

另外转动角度调整,其效果也不一样。就是旋转中心坐标也是可以调整,效果当然也不一样。

演示时间也可调整,单位是毫秒,1秒等于1000毫秒,根据你的机器速度,使演示时间减小到动作更连续。

结论:脚本文件是记录了一系列CAD命令组合的文本文件,文件格式为*.SCR。运行脚本文件则是按脚本文件预先制定好的顺序一步一步地执行这些命令的过程。你可以将经常进行的重复性工作,比如在幻灯中显示快照、初始化绘图参数设置、批测绘、打印设置等的一些顺序性的命令组建立成脚本文件,通过运行脚本可以大大提高绘图效率。这对于初学者也是一种兴趣激励,兴趣是最好的老师,只要有兴趣,成为CAD高手的目标就会实现!
