AutoCAD 2008 绘图综合实例

2013-05-11  by:广州有限元分析、培训中心-1CAE.COM  来源:仿真在线

第14章 AutoCAD绘图综合实例

通过前面章节的学习,相信读者已对AutoCAD绘图有了全面的了解。但由于各章节知识相对独立,各有侧重,因此看起来比较零散。本章将通过一些综合的绘图实例,详细介绍使用AutoCAD制作样板图,绘制零件图、装配图,以及三维图形的方法和技巧,以帮助读者建立AutoCAD绘图的整体概念,并巩固前面所学的知识,提高实际绘图的能力。

教学重点与难点

制作样板图

绘制零件平面图

绘制装配图

绘制三维机件造型

绘制三通模型

绘制阀体接头

绘制箱体零件

14.1 制作样板图

样板图作为一张标准图纸,除了需要绘制图形外,还要求设置图纸大小,绘制图框线和标题栏;而对于图形本身,需要设置图层以绘制图形的不同部分,设置不同的线型和线宽表达不同的含义,设置不同的图线颜色以区分图形的不同部分等。所有这些都是绘制一幅完整图形不可或缺的工作。为方便绘图,提高绘图效率,往往将这些绘制图形的基本作图和通用设置绘制成一张基础图形,进行初步或标准的设置,这种基础图形称为样板图。

制作样板图的准则

设置绘图单位和精度

设置图形界限

设置图层

设置文字样式

设置尺寸标注样式

绘制图框线

绘制标题栏

保存样板图

14.1.1 制作样板图的准则

使用AutoCAD绘制零件图的样板图时,必须遵守如下准则。

(1) 严格遵守国家标准的有关规定。

(2) 使用标准线型。

(3) 设檬实蓖夹谓缦蓿员隳馨畲蟛僮髑?BR>(4) 将捕捉和栅格设置为在操作区操作的尺寸。

(5) 按标准的图纸尺寸打印图形。

14.1.2 设置绘图单位和精度

在绘图时,单位制都采用十进制,长度精度为小数点后0位,角度精度也为小数点后0位。要设置图形单位和精确度,可选择“格式”|“单位”命令,打开“图形单位”对话框。在该对话框“长度”选项组的“类型”下拉列表框中选择“小数”选项,设置“精度”为0;在“角度”选项组的“类型”下拉列表框中选择“十进制度数”选项,设置“精度”为0;系统默认逆时针方向为正。设置完毕后单击“确定”按钮。

14.1.3 设置图形界限

国家标准对图纸的幅面大小作了严格规定,每一种图纸幅面都有惟一的尺寸。在绘制图形时,设计者应根据图形的大小和复杂程度,选择图纸幅面。

14.1.4 设置图层

在绘制图形时,图层是一个重要的辅助工具,可以用来管理图形中的不同对象。创建图层一般包括设置层名、颜色、线型和线宽。图层的多少需要根据所绘制图形的复杂程度来确定,通常对于一些比较简单的图形,只需分别为辅助线、轮廓线、标注等对象建立图层即可。

14.1.5 设置文字样式

选择“格式”|“文字样式”命令,打开“文字样式”对话框。单击“新建”按钮,创建文字样式如下。

14.1.6 设置尺寸标注样式

尺寸标注样式主要用来标注图形中的尺寸,对于不同种类的图形,尺寸标注的要求也不尽相同。通常采用ISO标准,并设置标注文字为前面创建的“尺寸标注”。

14.1.7 绘制图框线

在使用AutoCAD绘图时,绘图图限不能直观地显示出来,所以在绘图时还需要通过图框来确定绘图的范围,使所有的图形绘制在图框线之内。图框通常要小于图限,到图限边界要留一定的单位,在此可使用“直线”工具绘制图框线。

14.1.8 绘制标题栏

标题栏一般位于图框的右下角,在AutoCAD 2008中,可以使用“绘图”|“表格”命令来绘制标题栏。

14.1.9 保存样板图

选择“文件”|“另存为”命令,打开 “图形另存为”对话框,在“文件类型”下拉列表框中选择“AutoCAD图形样板(*.dwt)”选项,在“文件名”文本框中输入文件名称A3。单击“保存”按钮,将打开“样板说明”对话框,在“说明”选项组中输入对样板图形的描述和说明。此时就创建好一个标准的A3幅面的样板文件,下面的绘图工作都将在此样板的基础上进行。

14.2 绘制零件平面图

表达零件的图样称为零件工作图,简称零件图。零件图是设计部门提交给生产部门的重要技术条件,是制造、加工和检验零件的依据。

零件图包含的内容

使用样板文件建立新图

绘制与编辑图形

标注图形尺寸

添加注释文字

创建标题栏

打印图形

14.2.1 零件图包含的内容

零件图主要包含以下主要内容。

一组图形。

尺寸。

技术要求。

标题栏

14.2.2 使用样板文件建立新图

要使用样板文件建立新图,可选择“文件”|“新建”命令,打开“选择样板”对话框,在文件列表中选择前面创建的样板文件A3,然后单击“打开”按钮,创建一个新的图形文档。此时绘图窗口中将显示图框和标题栏,并包含了样板图中的所有设置。

14.2.3 绘制与编辑图形

绘制与编辑图形主要使用“绘图”和“修改”菜单中的命令,或“绘图”和“修改”工具栏中的工具按钮。在绘制图形时,不同的对象应绘制在预设的图层上,以便控制图形中各部分的显示。

14.2.4 标注图形尺寸

图形绘制完成后,还需要进行尺寸标注。通常,图纸中的标注包括尺寸标注、公差标注及粗糙度标注等。

标注基本尺寸

标注尺寸公差

标注形位公差

标注粗糙度

14.2.5 添加注释文字

在图纸中,文字注释也是必不可少的,通常是关于图纸的一些技术要求和其他相关说明,可以使用多行文字功能创建文字注释。

14.2.6 创建标题栏

将插入点置于标题栏的第一个表格单元中,双击打开“文字格式”工具栏,在“字体”下拉列表框中选择“零件名称”,然后输入文字“零件截面图”。

14.2.7 打印图形

在绘制完上述零件截面图后,可以使用AutoCAD的打印功能输出该零件截面图。选择“文件”|“打印”命令,打开“打印”对话框,对打印的各个选项进行设置。

14.3 绘制装配图

装配图是装配、使用和维修机械设备及其部件的主要依据。装配图主要用来表示部件的工作原理和装配、连接关系及主要零件的结构、形状。表达零件的各种方法如视图、剖视、剖面、局部放大等,在装配图中也同样适用。

了解装配图

绘制手柄部装配图

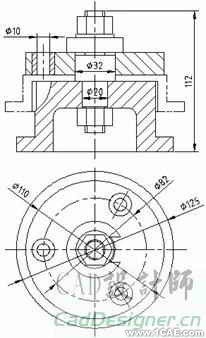

绘制钻模装配图

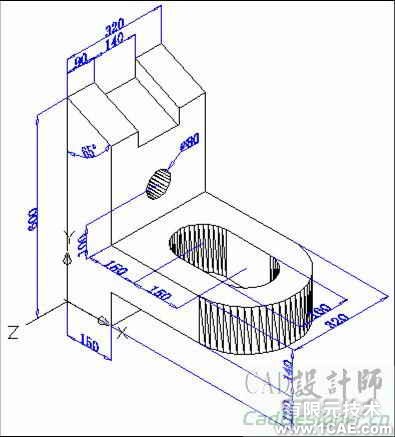

14.4 绘制三维机件造型

本节将通过具体绘制一个简单三维零件造型实例,介绍三维图形的综合绘制方法,包括控制图形的显示效果、标注图形和设置图形的视觉样式。

设置绘图环境

绘制与编辑图形

控制图形的显示效果

标注图形

设置图形的视觉样式

14.5 绘制三通模型

三通模型在机械上属于腔体类零件。主要用于将径直的管道进行分支,从而实现不同接口的管道相连接。在绘制本例图形时,将模型分为方形接头、通孔、圆形接头以及分支接头4部分进行绘制。

绘制方形接头

绘制通孔

绘制圆形接头

绘制分支接头

14.5.1 绘制方形接头

方形接头是三通模型的重要组成部分之一,可以通过绘制长方体,并对其修圆角使其圆滑,另外绘制圆柱体,对整体求差集,得到最后的方形接头。

14.5.2 绘制通孔

绘制通孔,主要使用“圆柱体”命令绘制多个圆柱体,然后使用“并集”命令将圆柱体组合而成。

14.5.3 绘制圆形接头

在绘制圆形接头时,主要用到“圆柱体”、“阵列”等命令,并对实体进行布尔运算等操作。

14.5.4 绘制分支接头

在该图形中,分支接头是比较难绘制的一部分。在AutoCAD中该图形没有直接建立模型的命令,所以要通过绘制平面轮廓,然后将其转化为面域,最后对其进行拉伸处理。

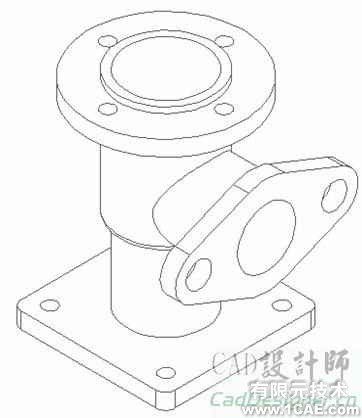

14.6 绘制阀体接头

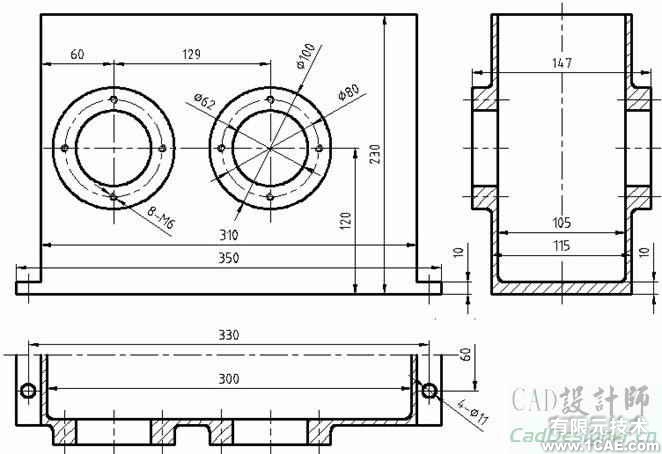

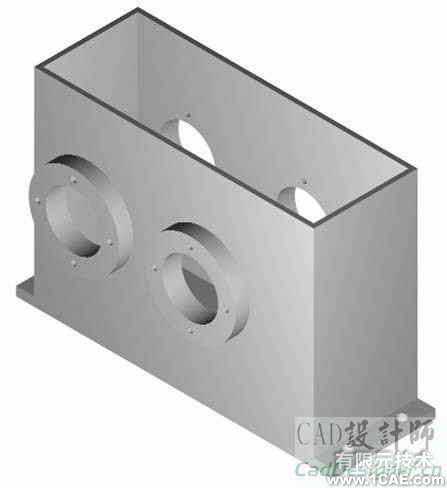

14.7 绘制箱体零件
