最近在学workbench,现在用一个例子说明一下计算过程。

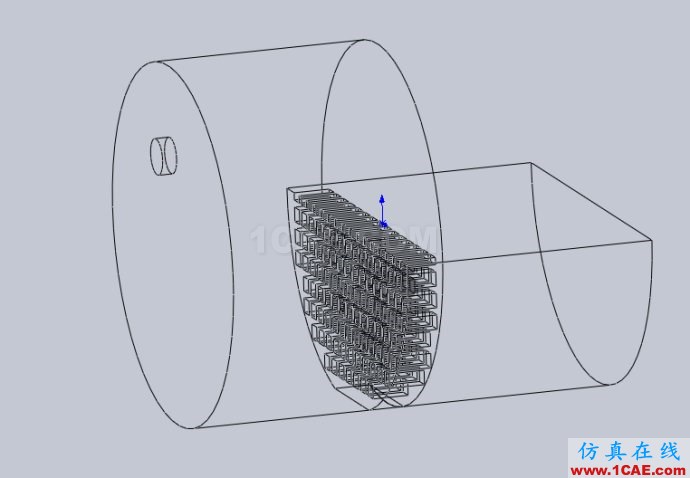

1、用solidworks建模(框格图),如下如:


Workbench 学习所得1

2、打开workbench 把图形导入到Geometry中,处理一下实体。如下图:



Workbench 学习所得1
在这里,先用布尔运算把体进行运算,得到自己想要的几何模型。


3、把体导入到Mesh中画分网格,如下图:


Workbench 学习所得1


在划分好网格后,选择计算模型为fluent,因为我是计算的流体。定义边界条件,选择一个面,右击鼠标,在Create Named Slecetion 中输入边界类型 名字,具体类型可以到fluent中再更改。

4、画好网格导入fluent,设置条件,计算。如图:



Workbench 学习所得1


Workbench 学习所得1


Workbench 学习所得1
后面还有一些模拟的图片



Workbench 学习所得1


Workbench 学习所得1


Workbench 学习所得1
希望大神们共同探讨,给与指导。
