基于ANSYS WORKBENCH的外伸梁的内力图的绘制

2017-05-13  by:CAE仿真在线  来源:互联网

因为在经典界面中绘制内力图需要创建单元表,以提取剪力,弯矩的数据,相对而言比较麻烦。为了阐明在WORKBENCH中绘制内力图的简便方法,本文做了一个例子。

经典界面问题如下,现在要在WORKBENCH中绘制其内力图。

(1)创建项目示意图

(2)创建几何模型

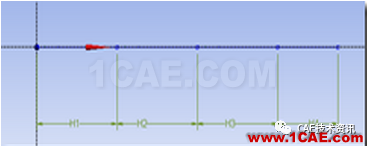

创建四段直线构成的草图,并由之生成line.

创建矩形截面

得到线体模型

(3)划分网格以形成有限元模型

(4)施加位移边界条件

(5)施加载荷

施加集中力

施加集中力偶

施加分布力系

最后得到的总效果

(6)求解

(7)后处理

定义路径---先创建构造几何体

定义路径---再在构造几何体下创建路径

定义四根线为路径

再确定查看梁的剪力-弯矩图。它是beam results中下拉菜单的最后一个选项

设置内力图的细节

得到位移图,弯矩图和剪力图

该图中,最上面的是剪力图,中间的是弯矩图,最下面的是位移图,相当于材料力学中提到的挠曲线图。

可见,ANSYS WORKBENCH用一种简单的方式直接给出了剪力图,弯矩图,相比传统的经典界面而言,的确直观很多。
