联合ANSYS WORKBENCH和经典界面进行后处理

2017-03-23  by:CAE仿真在线  来源:互联网

今天给大家带来一篇关于如何用WOKRBENCH进行建模,而后在经典界面中进行后处理的文章。


一个两边固定的梁,上面受到分布载荷作用如下图

联合ANSYS WORKBENCH和经典界面进行后处理ansys结构分析图片1

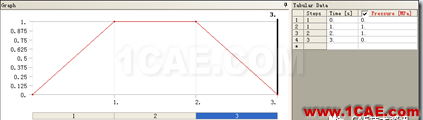

该分布载荷随时间而改变,其载荷的时间历程如下曲线,从0-1秒,载荷增加到1Mpa,而后保持1秒钟,接着减小到0Mpa,终止时间是3秒。

联合ANSYS WORKBENCH和经典界面进行后处理ansys结构分析图片2

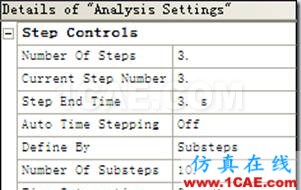

为了便于控制,这里对每个载荷步均采用自定义载荷子步的方式,划分为10个载荷子步,见下面的细节视图。

联合ANSYS WORKBENCH和经典界面进行后处理ansys结构分析图片3

然后进行瞬态隐式动力学分析,得到该梁的位移和von mises应力。

联合ANSYS WORKBENCH和经典界面进行后处理ansys培训课程图片4

我们现在要知道该梁上某一个应力最大的点,其应力是如何随时间而改变的。这个任务使用WOKRBENCH很难达到,但是用经典界面则轻而易举,因此我们决定使用经典界面进行后处理。

要使用经典界面后处理,只需要把WORKBENCH中生成的结果文件导入到经典界面中即可。

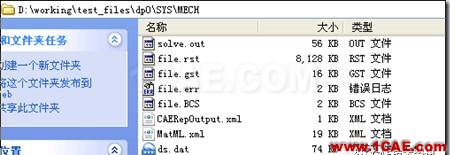

首先找到WORKBENCH中生成的结果文件如下图所示的路径。该文件叫file.rst

联合ANSYS WORKBENCH和经典界面进行后处理ansys培训课程图片5

为了方便,把file.rst拷贝到D盘的根目录下,然后启动ANSYS APDL,即经典界面。

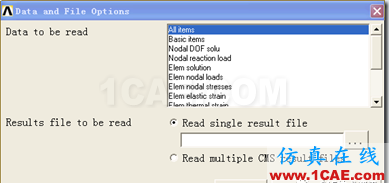

进入经典界面后,直接进入通用后处理,并点击data file opts,以便读入结果文件。

联合ANSYS WORKBENCH和经典界面进行后处理ansys培训课程图片6

联合ANSYS WORKBENCH和经典界面进行后处理ansys培训课程图片7

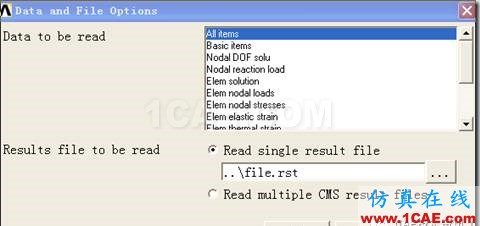

在该对话框中,找到D盘根目录下的file.rst这个结果文件

联合ANSYS WORKBENCH和经典界面进行后处理ansys结果图片8

联合ANSYS WORKBENCH和经典界面进行后处理ansys结果图片9

点击OK,就读入了结果。为了弄清楚最后应力最大的节点编号是多少,首先读入最后一个结果即如下图

联合ANSYS WORKBENCH和经典界面进行后处理ansys结果图片10

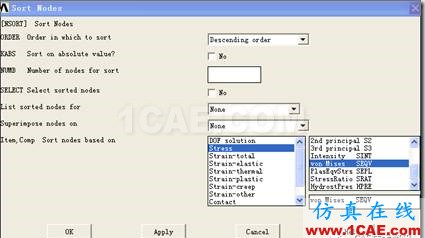

然后把该结果集中的节点VON MISES应力按照从大到小的顺序进行排序

联合ANSYS WORKBENCH和经典界面进行后处理ansys结果图片11

联合ANSYS WORKBENCH和经典界面进行后处理ansys仿真分析图片12

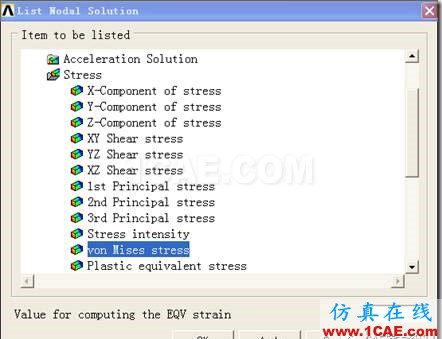

然后列表显示节点的von mises应力

联合ANSYS WORKBENCH和经典界面进行后处理ansys仿真分析图片13

联合ANSYS WORKBENCH和经典界面进行后处理ansys仿真分析图片14

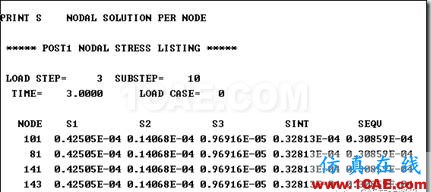

得到如下表所示的结果,可以发现,节点101的应力最大。这样就找到了应力最大的节点。

联合ANSYS WORKBENCH和经典界面进行后处理ansys仿真分析图片15

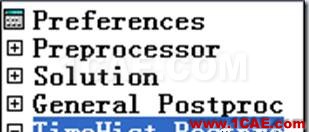

然后进入到时间历程后处理。

联合ANSYS WORKBENCH和经典界面进行后处理ansys结构分析图片16

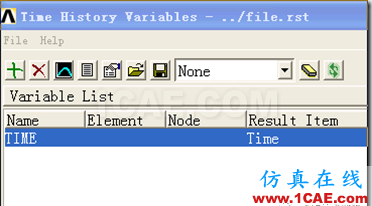

系统自动弹出了时间历程变量,就是问我们你到底想查看哪个节点的情况。

联合ANSYS WORKBENCH和经典界面进行后处理ansys结构分析图片17

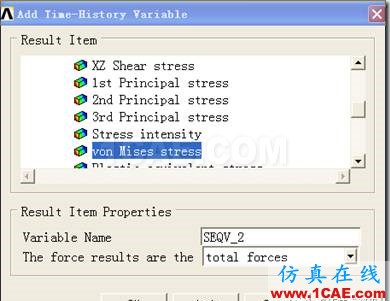

选中要查看von miese应力,定义变量名为SEQV_2

联合ANSYS WORKBENCH和经典界面进行后处理ansys结构分析图片18

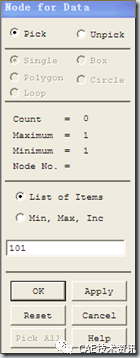

出现拾取框后,直接在里面输入节点101,然后OK.

联合ANSYS WORKBENCH和经典界面进行后处理ansys结构分析图片19

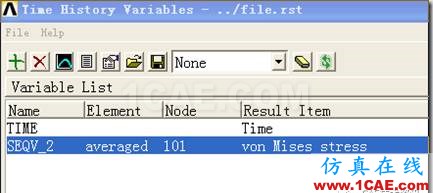

这样系统创建了一个时间历程变量,里面存储的就是节点101的应力随时间变化的过程。

联合ANSYS WORKBENCH和经典界面进行后处理ansys workbanch图片20

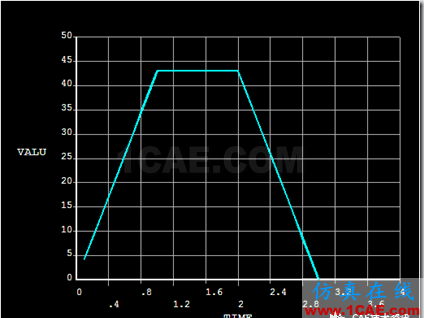

点击上图中的查看曲线图标得到该点的应力-时间历程曲线

联合ANSYS WORKBENCH和经典界面进行后处理ansys workbanch图片21

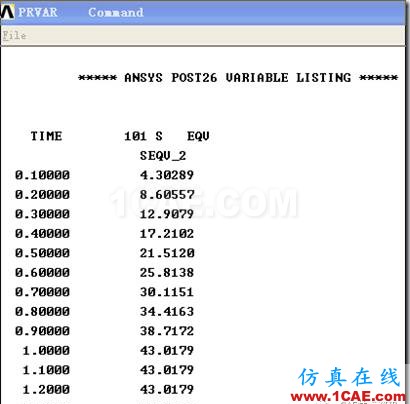

点击上图中的列表查看结果可以得到该点的实际数据

联合ANSYS WORKBENCH和经典界面进行后处理ansys workbanch图片22

如果我们要用其它软件绘制该点的时间历程曲线,可以把上述数据导出,然后进行所需的处理。

总结

要对WORKBENCH的结果进行底层的后处理,进入经典界面是可以的。要在经典界面中处理结果,只需要以file.rst作为交换文件就可以。在WOKRBENFCH中分析完以后,得到file.rst,而在经典界面的通用后处理中读入该文件,就可以进行我们所想做的后处理了。
