高斯光源加载(ANSYS与WB协同仿真)

2017-02-22  by:CAE仿真在线  来源:互联网

本实例介绍在一个方板上加载热载荷,其数值符合高斯分布函数。


高斯分布简单介绍:

二维高斯分布表达式和函数曲线如下。

高斯光源加载(ANSYS与WB协同仿真)ansys图片1

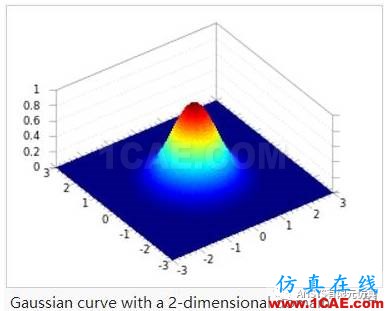

A是幅值,x。y。是中心点坐标,σx σy是方差,图示如下,A = 1, xo = 0, yo = 0, σx = σy = 1

高斯光源加载(ANSYS与WB协同仿真)ansys图片2


学过概率论与数理统计的同学对这些都回忆起了伐~?

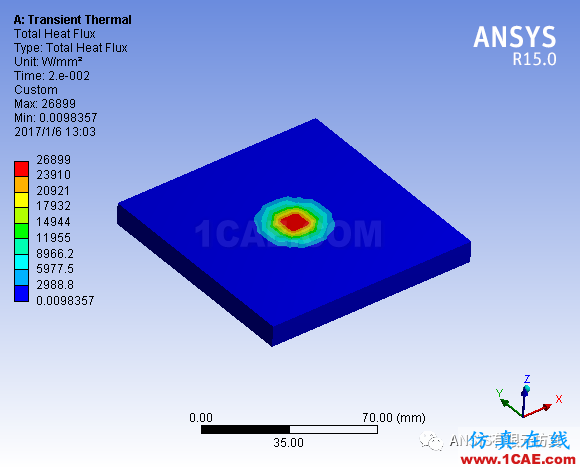

下面直接查看加载后的效果


高斯光源加载(ANSYS与WB协同仿真)ansys分析案例图片3

是不是很神奇啊?

下面奉上操作步骤和视频教程↓


大致步骤是:在SW中建模导入到WB中,然后启动ANSYS经典界面,用函数编辑器编辑高斯函数,然后保存函数。复制log文件中函数编辑的命令流,然后在WB中添加commands 粘贴之前复制的函数编辑命令流语句,最后再添加一条载荷加载语句。

SF,A,HFLUX,%H3%(其中SF为面加载命令,A指节点集名称(在WB中用create named selection命令生成),HFLUX指加载类型为热流密度,%H3%指加载的函数表达式存放文件名为H3)


注意:



commands命令添加到workbench之后,仔细阅读commands命令如下两行,清楚当前的单位制,任何需要单位的数据(如质量)被认为是处于一致的求解器单位制系统中。

! Active UNIT system in Workbench when this object was created: Metric (mm, kg, N, s, mV, mA)

! NOTE: Any data that requires units (such as mass) is assumed to be in the consistent solver unit system.
