认识基站
▼
作为数量最多的移动通信设备
基站几乎是随处可见
其实
基站也分为很多种
基站的天线,也分为很多种
真正都能区分清楚的人
其实不多
场景
▼
当你和女票手挽手走在路上
远处出现一个基站
你告诉她(他)
看!
那是一个中国✖✖的4G TD-LTE
三扇区基站的定向极化智能天线
………………
我勒个去~
多么高的逼格~
深藏不露啊有木有~
想象一下女票的崇拜眼神~
还有路人的惊愕和赞许~
你简直就是神一般的存在~
什么是基站
▼
Base Station
一般特指“公用移动通信基站”
大家都知道
基站就是给手机提供信号的
▼

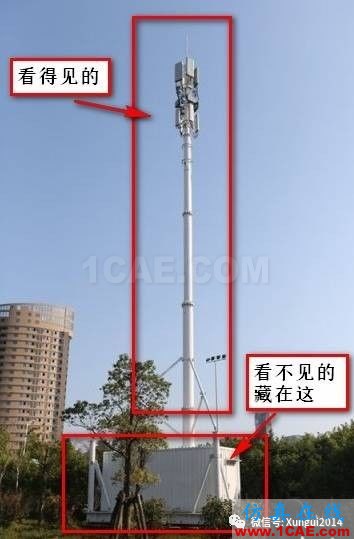

上面这个东东只是铁塔和天线而已
只是基站的一个组成部分
基站除了这些看得见的部分
还包括很多看不见的部分

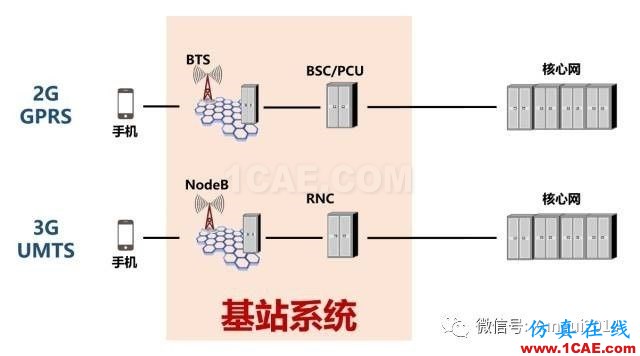

在2G、3G时代
基站分为两层结构
如下图

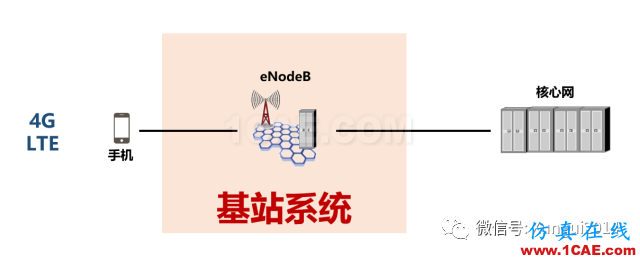

到了4G LTE时代
两层精简成了一层
变成了单独的eNodeB

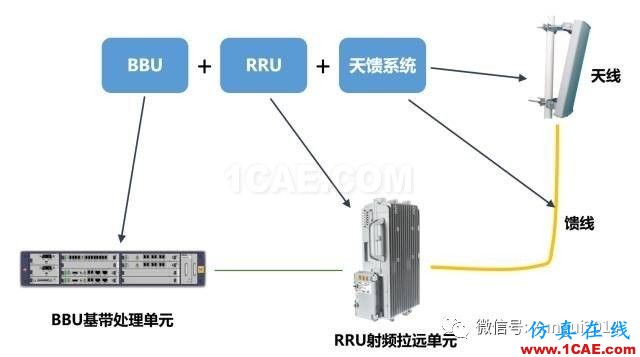

以eNodeB为例
一般包括以下组成部分

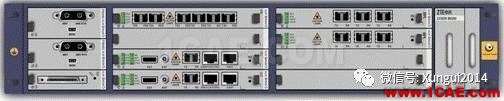

BBU
▼
Building Baseband Unit,基带处理单元
主要完成信道编解码、基带信号的调制解调、协议处理等功能
一看就是不能淋雨的
通常BBU都是放在室内
(也就是机房里)
关于机房,要说明一下
基站通常都有一个机房
有的在大楼里某个不起眼的角落
也有的在室外,像下面这样

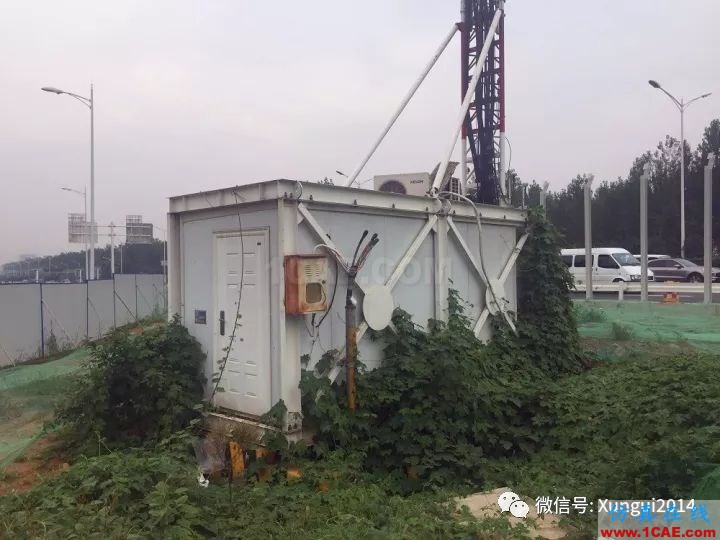

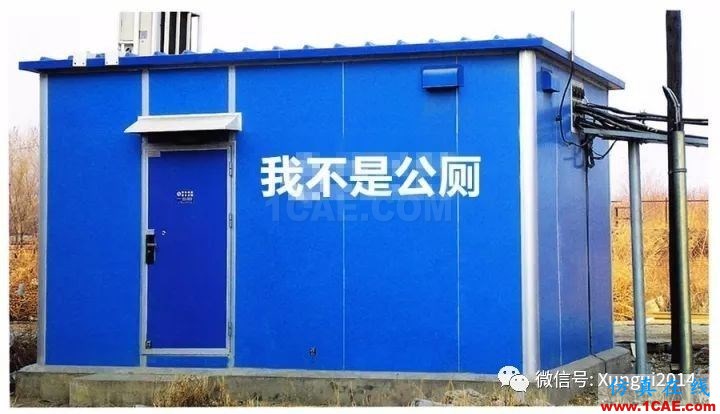

“野外基站机房”
▼
铁塔下面通常会有这样的小房子
找了个基站
拍了一张实景照片
▼
以前的基站是运营商一砖一瓦砌起来的
很费事

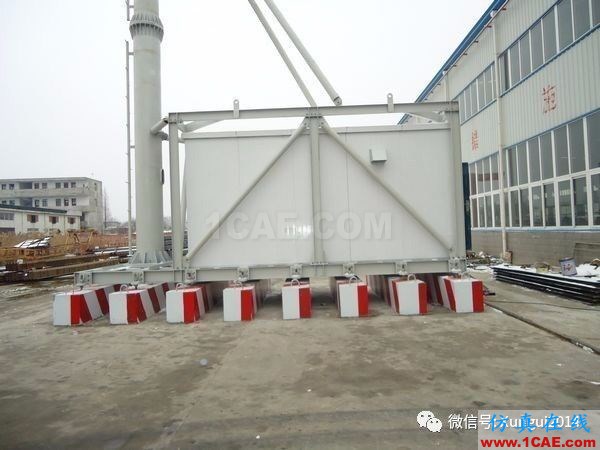

现在改成一体化站房了
就是这样
▼
自带底座,找个地方一放,就完事了
有的甚至自带轮子,可以拉着走

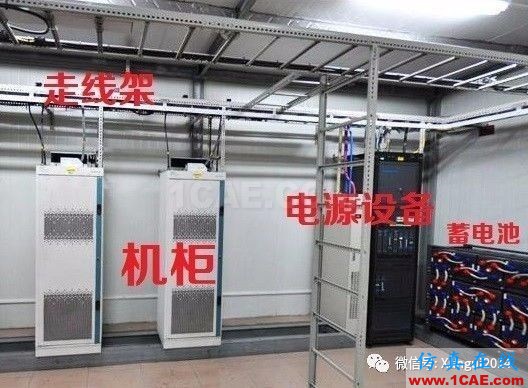

机房里面是什么样的?
大概是这样的
▼
大部分机房都没这么干净宽敞明亮~

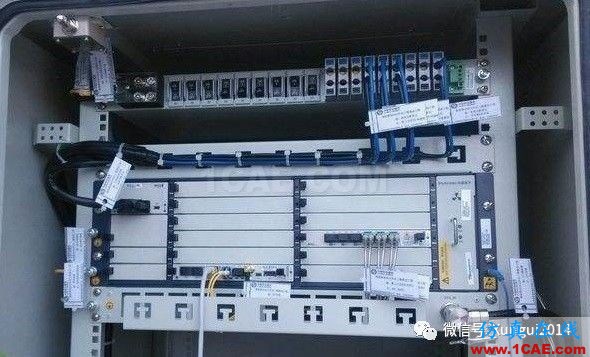

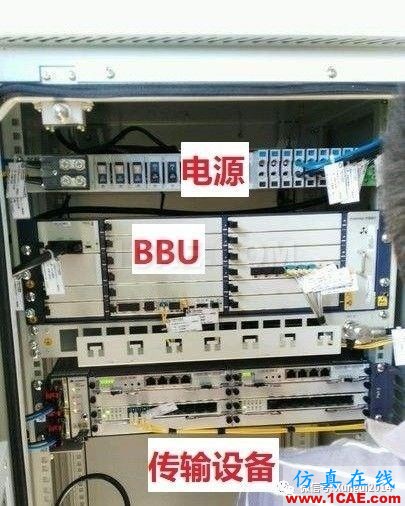

BBU就塞在机房的机柜里
机柜里可能还有机柜电源设备和传输设备
很容易辨认——
有很多红色黑色蓝色线(电源线)的
带很多开关拨扭的
一般是电源设备
有很多光纤口、网口的
插了很多黄色光纤线之类的
一般是传输设备
RRU
▼
Radio Remote Unit,射频拉远单元
主要完成射频信号调制解调,射频模拟信号功率放大,传送给天馈

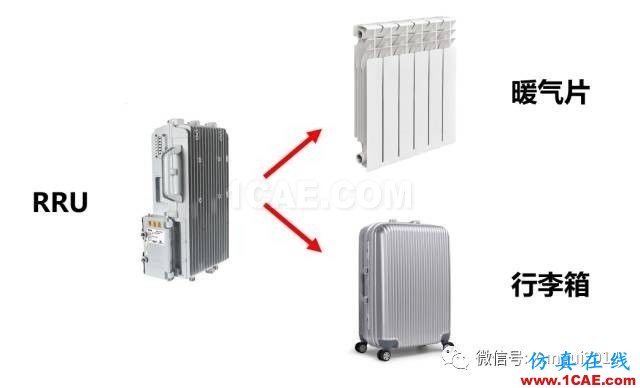

是不是有点像暖气片和行李箱?

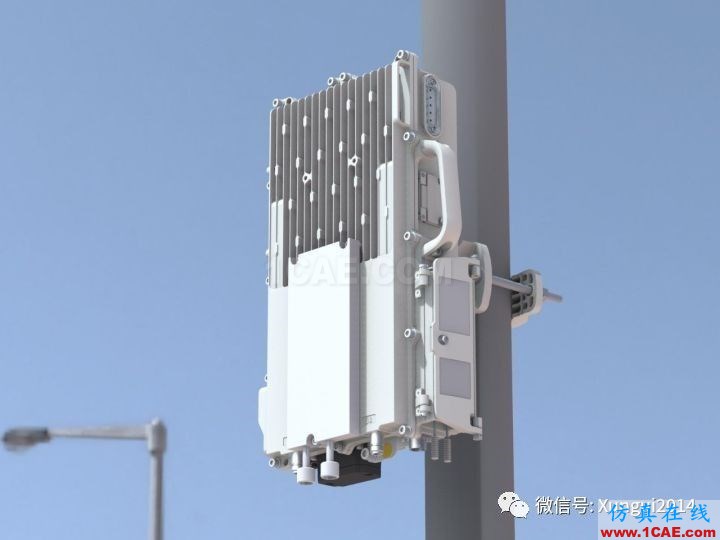

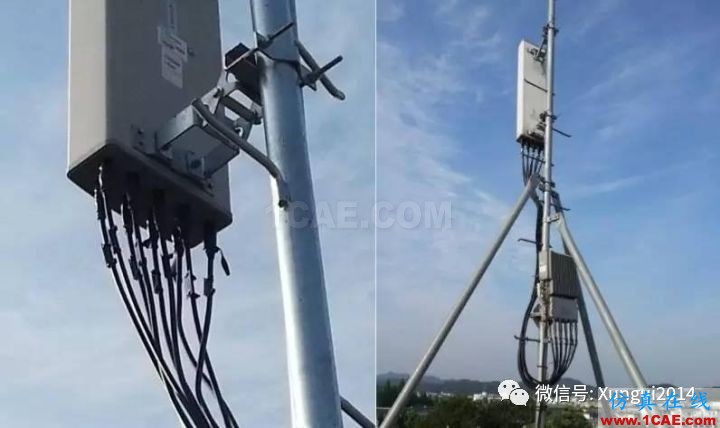

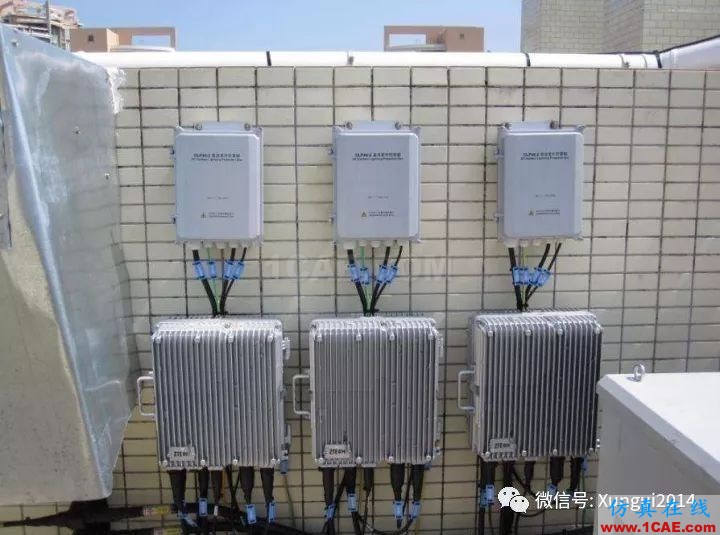

RRU主要是抱杆或挂墙安装
抱杆安装
▼

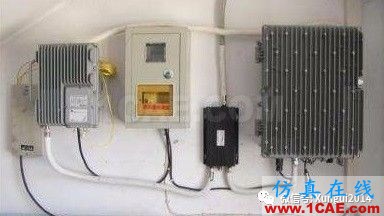

挂墙安装
▼
BBU偶尔也挂墙,省空间啊
和BBU不同,RRU装在室外的比较多
天馈系统
▼
天馈包括天线和馈线
大家经常会提到“天线”
基站天线和你想的可能并不一样

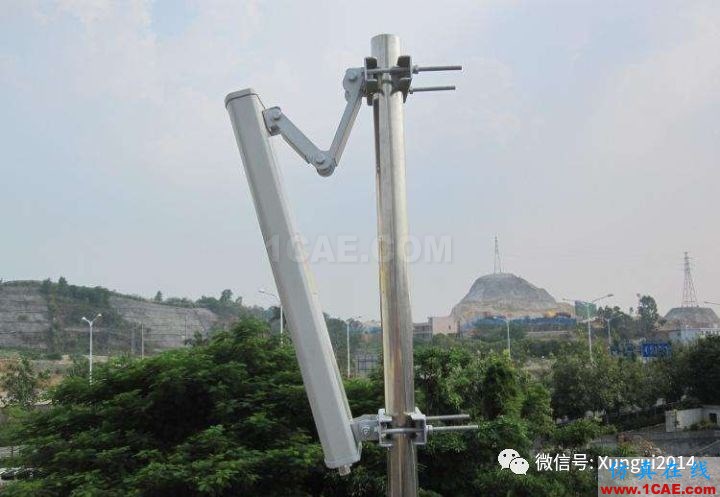

现在用的最多的天线,这样的
▼
就是一块板子,所以也叫“板状天线”
抱杆安装,非常方便
也很省钱省空间
一根柱子就搞定了
一块“板子”就是一个扇区
它属于定向天线

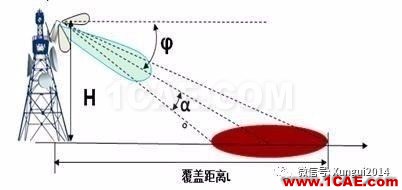

通常安装在高处,板面朝向覆盖方向
会向下倾斜一定角度

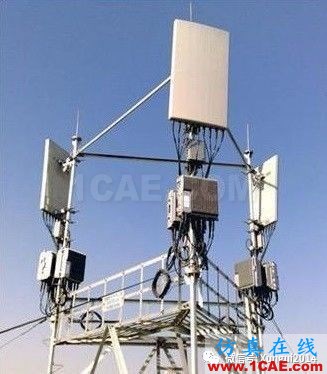

这是一个标准的三扇区基站
▼
发现天线下方抱杆安装的RRU没?
天线的种类非常多……
按波长分:中波天线、短波天线、超短波天线、微波天线...
按性能分:高增益天线、中增益天线...
按指向分:全向天线、定向天线、扇区天线...
按用途分:基站天线、电视天线、雷达天线、电台天线...
按结构分:线天线、面天线...
按系统类型分:单元天线、天线阵
移动通信基站主要是板状定向天线
也有全向天线~
▼

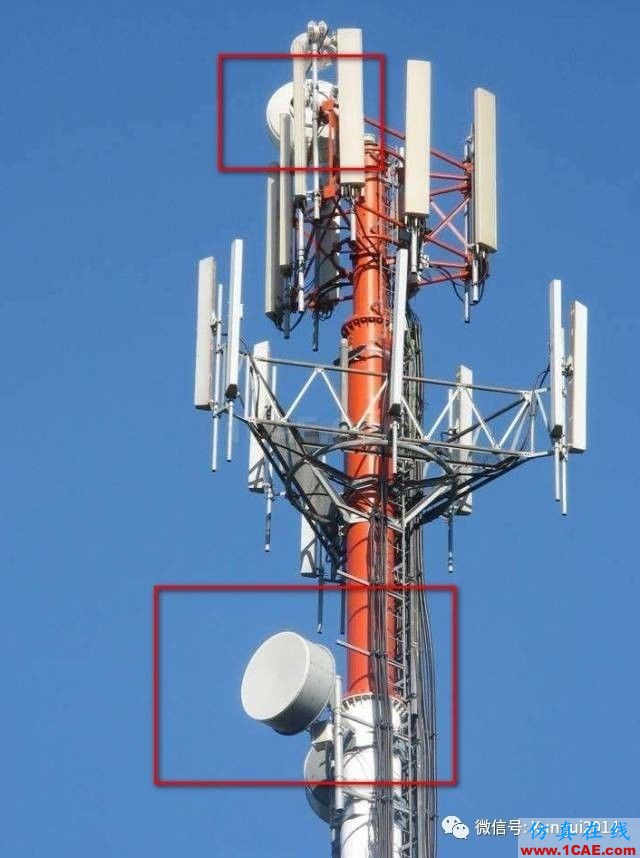

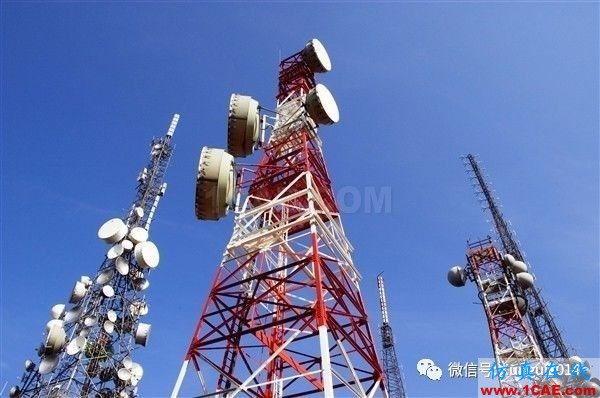

注意下面图中红框里的东西
▼
我们经常在铁塔上看到它
但是它并不是基站的天线

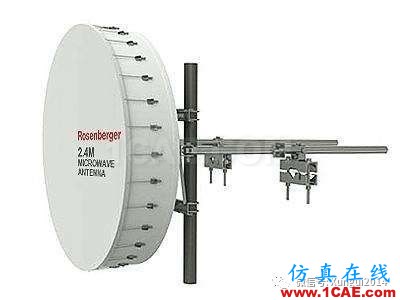

它是微波天线~
▼
这种天线,叫抛物面天线
也叫碟状天线~
有时候,这个基站比较偏远,
就会通过微波的方式把信号发给别处的电信设备

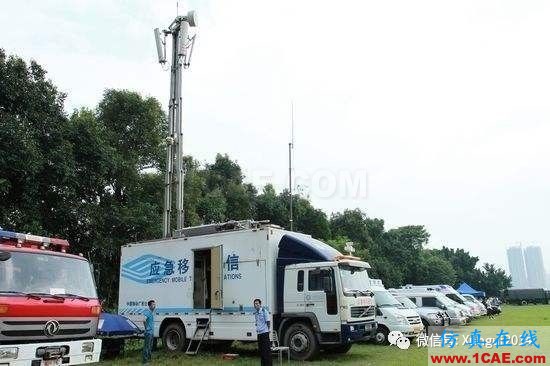

应急通信车一般也会有微波
因为它没有固定线路
▼
除了微波天线
还有很多其它用途的天线

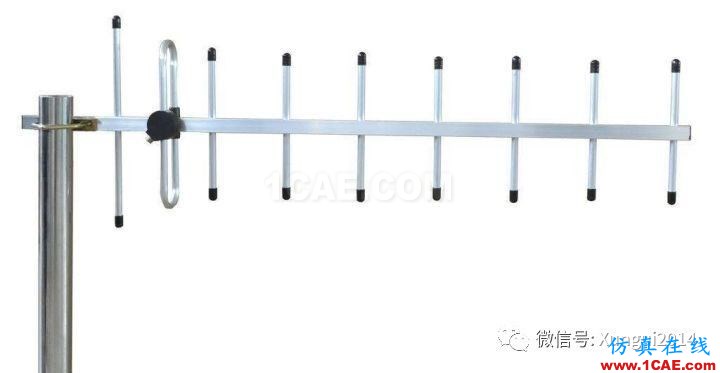

八木天线
▼

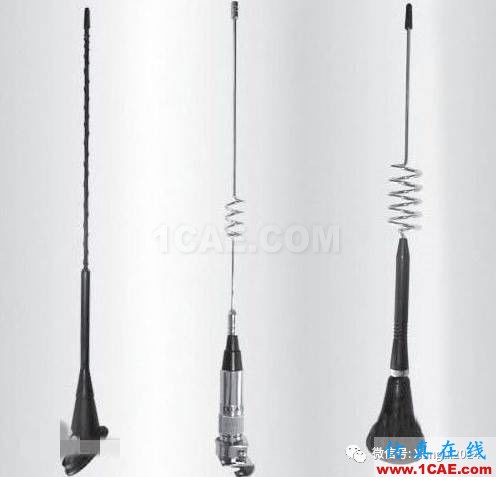

鞭状天线
▼
馈线
▼
连接天线和RRU的就是馈线
一般是黑色,比较粗
而且根数比较多
接头也很大

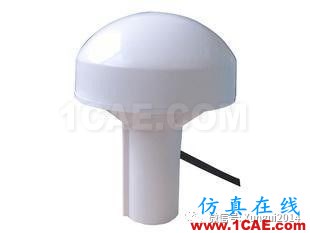

另外,大家经常会看到天线边上有一个小白帽~
这个是GPS蘑菇头
用于定位和时钟同步~
▼
铁塔
▼

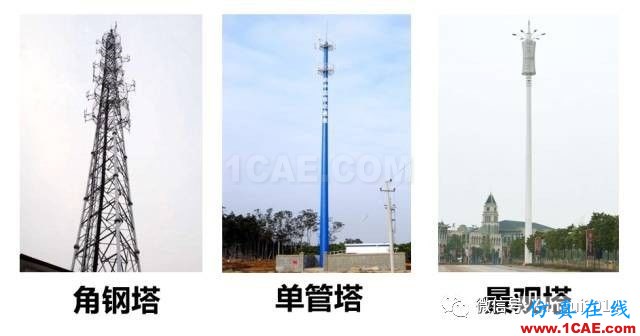

天线是安装在铁塔上的
铁塔也分为很多种
基站,有大基站,也有小基站。
大基站叫宏基站(宏站)
小基站叫微基站(微站)
除了宏基站和微基站之外
为了更低成本地解决信号覆盖问题

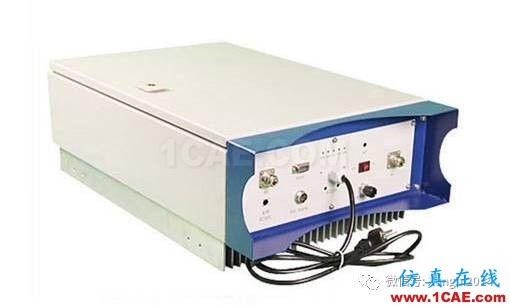

还有一个常见的设备——直放站
▼
直放站其实就是一个信号中继器(Repeater)
放大上下行射频信号的
用来解决信号盲区弱区的覆盖问题
直放站主要是便宜,成本比一个基站要低很多~
室内分布系统
▼
室内的信号覆盖
一直是一个很头大的问题
基站一般都建在楼顶啊之类的高处
人一旦进了楼里
手机就容易没有信号
尤其是地下室、停车场
还有电梯
标准的铁箱子,屏蔽效果妥妥的~

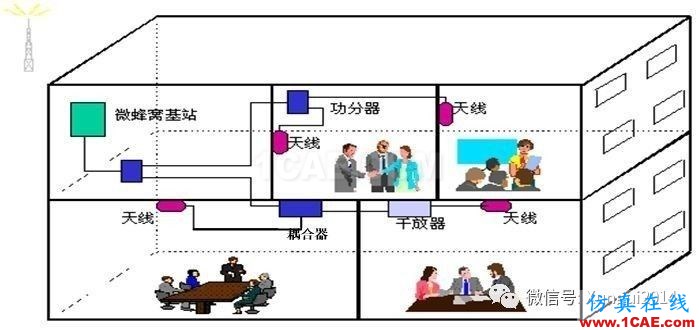

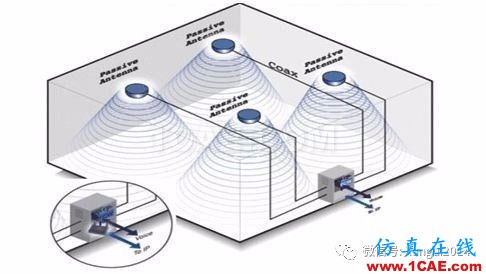

针对室内环境
会专门布设室内分布系统
也就是业内常说的“室分”
“室分”其实也就是信号的二次中继和增强覆盖
从信源(例如微蜂窝基站或直放站)接出馈线
然后到各个房间或通道
再利用天线发出信号~
和我们经常用的WiFi很像
▼

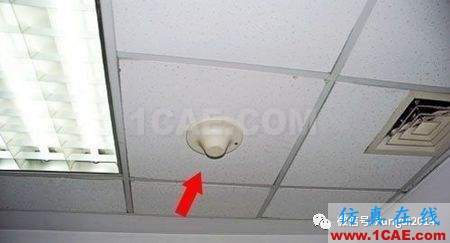

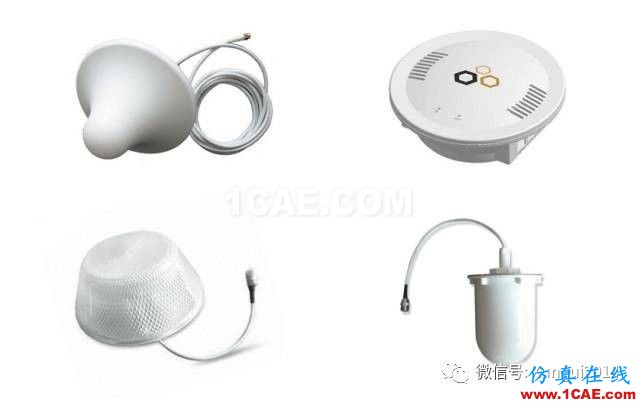

大家经常在办公室头顶上看到的这个
像奶嘴一样的东西~
就是“室分”的吸顶天线~
▼

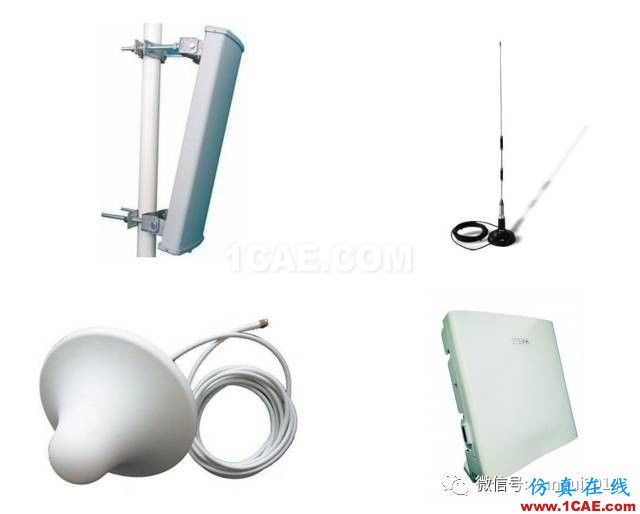

有很多种款型
▼

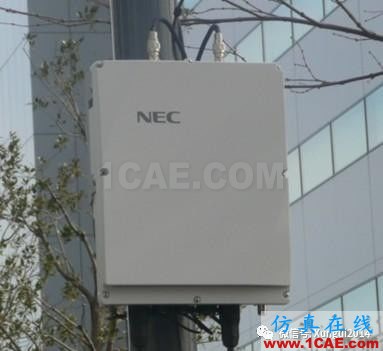

微型基站
▼
基站都在向小型化发展
一方面是因为不占空间(省租金=省钱)
另一方面也节能环保(省电=省钱)
最后部署更加方便快捷(省人工=省钱)

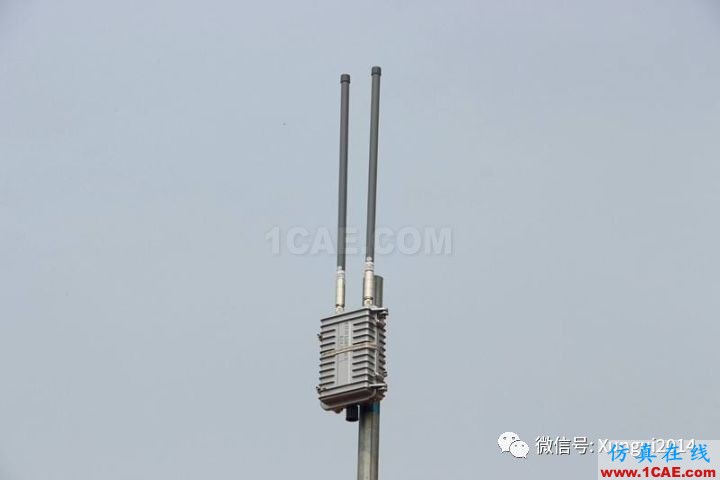

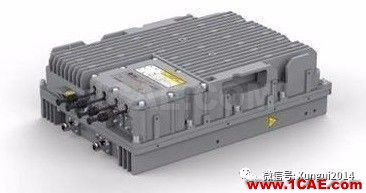

如果小型化的话
就是BBU和RRU合体~
或者RRU和天馈合体~
BBU、RRU、天馈一起合体~

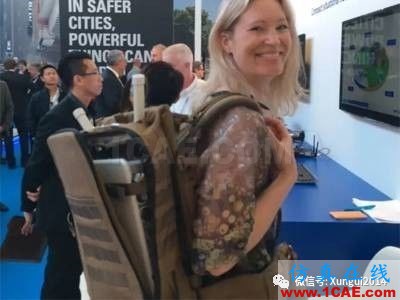

诺基亚的“背包基站”
▼

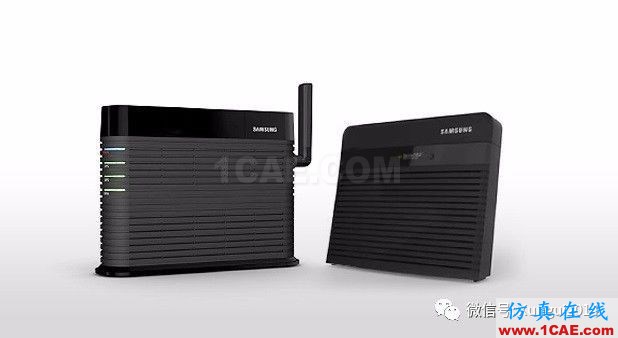

Femto
英文意思是千万亿分之一,毫微微
它是一种低功率小范围覆盖的家庭基站
是不是很像家里的WiFi路由器~
▼
辨认基站
▼
很久以前
各家运营商都有属于各自的基站
各个基站的风格和特点还是比较容易区分的
中国移动一般GSM900和DSC1800两个G网频段

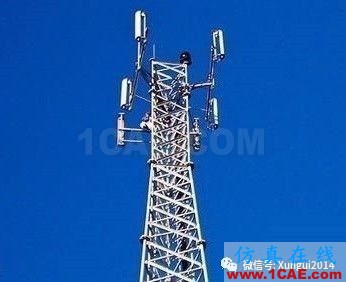

所以一般如果看到的基站铁塔有上下两层
或者只有一层
人不多的区域,只有G900,没有放D1800~
则这个基站很有可能是中国移动的。
另外
中国移动比较土豪
基站都修得比较漂亮,还会贴瓷砖~
而中国联通还多了一个CDMA网络
所以会再多一层
如果你看到某个基站有三层天线
则很有可能是联通的基站
你问我电信的基站?
中国电信以前没有移动业务好不好。。。
电信曾经有过小灵通
算是“半个移动业务”
大家应该还记得吧~
小灵通的天线非常好认
就是这样的~
▼
不用数了,一共八根~
对应小灵通的八个信道
不过现在小灵通已经退网了
一部分这样的基站被电信改造成LTE基站
正因为
各大运营商如果自建基站
容易造成高昂的成本和资源浪费
所以我国成立了“中国铁塔”
专门负责基站站址方面的基础设施建设~
三大运营商向它租借站址
避免了重复建设和恶意竞争
省了不少钱和事

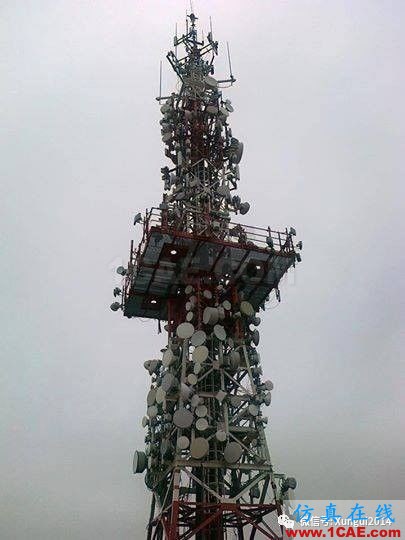

基站共址(就是好多基站堆在一起)
现在就比较常见了~
▼
