RF系统中ADC的噪声系数,你会算吗?

2016-11-02  by:CAE仿真在线  来源:互联网


噪声系数(NF)是RF系统设计师常用的一个参数,它用于表征RF放大器、混频器等器件的噪声,并且被广泛用作无线电接收机设计的一个工具。许多优秀的通信和接收机设计教材都对噪声系数进行了详细的说明,本文重点讨论该参数在数据转换器中的应用。



现在,RF应用中会用到许多宽带运算放大器和ADC,这些器件的噪声系数因而变得重要起来。参考文献2讨论了确定运算放大器噪声系数的适用方法。我们不仅必须知道运算放大器的电压和电流噪声,而且应当知道确切的电路条件:闭环增益、增益设置电阻值、源电阻、带宽等。计算ADC的噪声系数则更具挑战性,大家很快就会明白此言不传。


当RF工程师首次计算哪怕是最好的低噪声高速ADC的噪声系数时,结果也可能相对高于典型RF增益模块、低噪声放大器等器件的噪声系数。为了正确解读结果,需要了解ADC在信号链中的位置。因此,当处理ADC的噪声系数时,务必小心谨慎。


ADC噪声系数定义

图1显示了用于定义ADC噪声系数的基本模型。噪声因数F指的是ADC的总有效输入噪声功率与源电阻单独引起的噪声功率之比。由于阻抗匹配,因此可以用电压噪声的平方来代替噪声功率。噪声系数NF是用dB表示的噪声因数,NF = 10log10F。

RF系统中ADC的噪声系数,你会算吗?HFSS仿真分析图片1

该模型假设ADC的输入来自一个电阻为R的信号源,输入带宽以fs/2为限,输入端有一个噪声带宽为fs/2的滤波器。还可以进一步限制输入信号的带宽,产生过采样和处理增益,稍后将讨论这种情况。


该模型还假设ADC的输入阻抗等于源电阻。许多ADC具有高输入阻抗,因此该端接电阻可能位于ADC外部,或者与内部电阻并联使用,产生值为R的等效端接电阻。


ADC噪声系数推导过程

满量程输入功率是指峰峰值幅度恰好填满ADC输入范围的正弦波的功率。下式给出的满量程输入正弦波具有2VO的峰峰值幅度,对应于ADC的峰峰值输入范围:

v(t) = Vosin2πft                                    等式1

该正弦波的满量程功率为:

RF系统中ADC的噪声系数,你会算吗?HFSS仿真分析图片2
等式2

通常将此功率表示为dBm(以1 mW为基准):

RF系统中ADC的噪声系数,你会算吗?HFSS仿真分析图片3
等式3

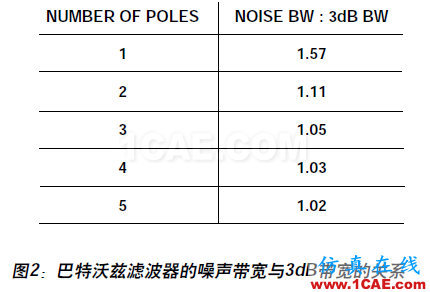

对滤波器的噪声带宽B需要加以进一步的讨论。非理想砖墙滤波器的噪声带宽指的是让相同的噪声功率通过时,理想砖墙滤波器所需的带宽。因此,一个滤波器的噪声带宽始终大于其3dB带宽,二者之比取决于滤波器截止区的锐度。图2显示了最多5极点的巴特沃兹滤波器的噪声带宽与3dB带宽的关系。注意:对于2极点,噪声带宽与3dB带宽相差11%;超过2极点后,二者基本相等。

RF系统中ADC的噪声系数,你会算吗?HFSS培训课程图片4

NF计算的第一步是根据ADC的SNR计算其有效输入噪声。ADC数据手册给出了不同输入频率下的SNR,确保使用与目标IF输入频率相对应的值。此外还应确保SNR数值中不包括基波信号的谐波,有些ADC数据手册可能将SINAD与SNR混为一谈。知道SNR后,就可以从下式开始计算等效输入均方根电压噪声:

RF系统中ADC的噪声系数,你会算吗?HFSS培训课程图片5
等式4

求解得:

RF系统中ADC的噪声系数,你会算吗?HFSS培训课程图片6
等式5


这是在整个奈奎斯特带宽(DC至fs/2)测得的总有效输入均方根噪声电压,注意该噪声包括

源电阻的噪声。

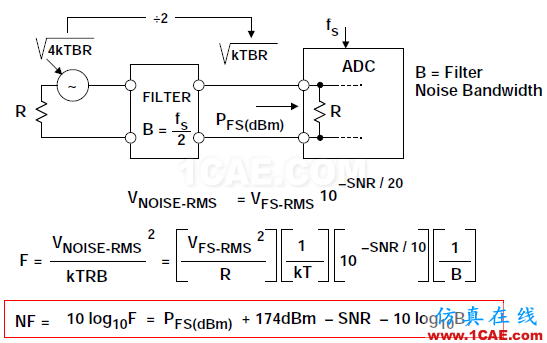

下一步是实际计算噪声系数。在图3中,注意源电阻引起的输入电压噪声量等于源电阻

sqrt(4kTBR)的电压噪声除以2,即sqrt(kTBR),这是因为ADC输入端接电阻形成了一个2:1衰减器。


噪声因数F的表达式可以写为:

RF系统中ADC的噪声系数,你会算吗?HFSS培训课程图片7
等式6

将F转化为dB并简化便可得到噪声系数:

NF = 10log10F = PFS(dBm) + 174 dBm – SNR – 10log10B,等式7

其中,SNR的单位为dB,B的单位为Hz,T = 300 K,k = 1.38 × 10–23 J/K。

RF系统中ADC的噪声系数,你会算吗?ansys hfss图片8

图3:根据SNR、采样速率和输入功率求得的ADC噪声系数

其中SNR的单位是dB,带宽B是Hz,T=300K,k=1.38 × 10–23 J/K

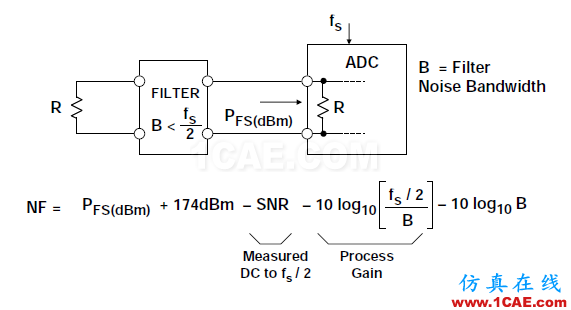

过采样和数字滤波会产生处理增益,从而降低噪声系数,这已在上文中说明。对于过采样,信号带宽B低于fs/2。图4给出了校正因数,因而噪声系数的计算公式变为:

NF = 10log10F = PFS(dBm) + 174 dBm – SNR – 10 log10[fs/2B] – 10 log10 B.等式8

RF系统中ADC的噪声系数,你会算吗?ansys hfss图片9

图4:过采样和处理增益对ADC噪声系数的影响



16位、80/100 MSPS ADC AD9446的计算示例

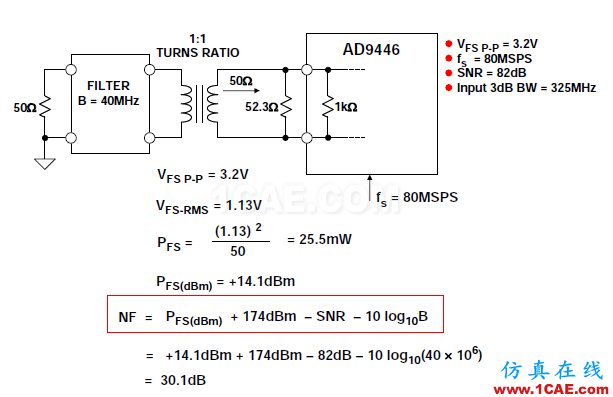

图5显示了16位、80/105 MSPS ADC AD9446的NF计算示例。一个52.3 ohm电阻与AD9446的1 k ohm输入阻抗并联,使得净输入阻抗等于50 ohm。ADC在奈奎斯特条件下工作,82 dB的SNR是利用上式8进行计算的基础,得到噪声系数为30.1 dB。

RF系统中ADC的噪声系数,你会算吗?ansys hfss图片10

图5:16位80/100 MSPS ADC AD9446

在奈奎斯特条件下工作的噪声系数计算示例


级联噪声系数


在一个典型接收机中,ADC之前至少有一个低噪声放大器(LNA)和混频级,它能提供足够高的信号增益,从而将ADC对系统整体噪声系数的影响降至最低。

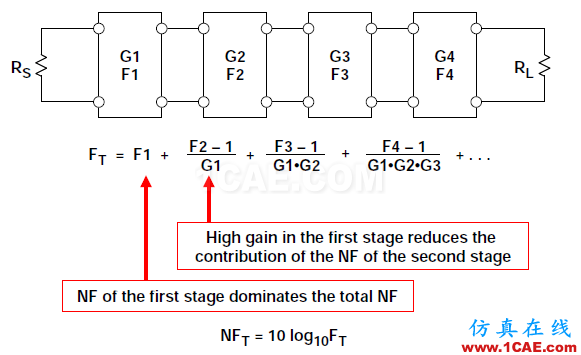

这可以通过图6来说明,其中显示了如何利用Friis等式来计算级联增益级的噪声因数。注意,第一级的高增益降低了第二级噪声因数的影响,因此第一级的噪声因数在整体噪声系数中占主导地位。

RF系统中ADC的噪声系数,你会算吗?ansys hfss图片11
图6:利用Friis等式计算级联噪声系数

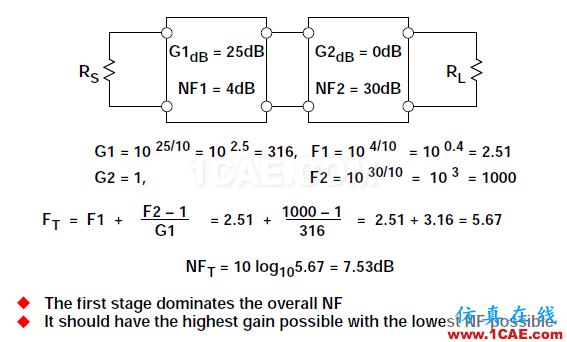

图7显示了置于一个相对较高NF级(30 dB)之前的一个高增益(25 dB)低噪声(NF = 4 dB)级的影响,第二级的噪声系数是高性能ADC的典型噪声系数。整体噪声系数为7.53 dB,仅比第一级噪声系数(4 dB)高3.53 dB。

RF系统中ADC的噪声系数,你会算吗?HFSS仿真分析图片12
图7:双级级联网络示例


结束语


应用噪声系数概念来表征宽带ADC时,必须特别小心,防止得出令人误解的结果。试图简单地通过改变等式中的值来降低噪声系数可能会适得其反,导致电路总噪声提高。


例如,根据以上等式,NF随着源电阻的增加而降低,但增加源电阻会提高电路噪声。另一个例子与ADC的输入带宽B有关。根据等式,提高B会降低NF,但这显然是相互矛盾的,因为提高ADC输入带宽实际上会提高有效输入噪声。在以上两个例子中,电路总噪声提高,但NF降低。NF降低的原因是源电阻或带宽提高时,信号源噪声占总噪声中的较大部分。然而,总噪声保持相对稳定,因为ADC引起的噪声远大于信号源噪声。


因此,根据等式,NF降低,但实际电路噪声提高。有鉴于此,当处理ADC时,必须小心处理NF。利用本文中的等式可以获得有效的结果,但如果不全面理解其中涉及到的噪声原理,这些等式可能会令人误解。从孤立的角度看,即使是低噪声ADC,其噪声系数也会相对高于LNA或混频器等其它RF器件。然而,在实际的系统应用中,ADC前方至少会放置一个低噪声增益模块,根据Friis等式(见图7),它会把ADC的总噪声贡献降至非常低的水平。
