什么是射频同轴连接器（RF连接器）？其作用是什么？

2016-10-12 by:CAE仿真在线来源:互联网

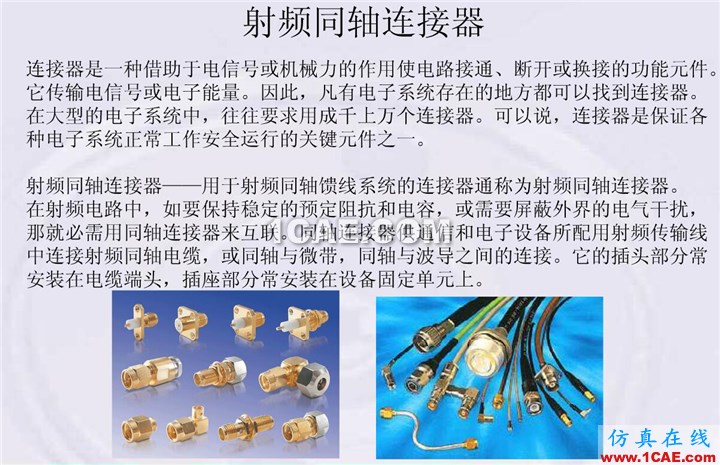

射频同轴连接器(以下简称RF连接器)通常被认为是装接在电缆上或安装在仪器上的一种元件,作为传输线电气连接或分离的元件,主要起桥梁作用。

同其它电子元件相比,RF连接器的发展史较短。1930年出现的UHF连接器是最早的RF连接器。到了二次世界大战期间,由于战争急需,随着雷达、电台和微波通信的发展,产生了N、C、BNC、TNC、等中型系列,1958年后出现了SMA、SMB、SMC等小型化产品,1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》,从此,RF连接器开始向标准化、系列化、通用化方向发展。
在六十多年的时间里,经过各国专家的共同努力,使RF连接器形成了独立完整的专业体系,成为连接器家族中的重要组成部分。是同轴传输系统不可缺少的关键元件。美、英、法等国家的RF连接器研制技术处于领先地位,其设计、生产、测试、使用技术已成龙配套,趋于完善,不仅形成了完整的标准体系,而且原材料、辅助材料、测试系统、装配工具等也已标准化,并进行专业化规模生产。

射频同轴连接器不仅广泛应用于汽车、信息通讯、通讯广播、通讯网络、仪器测试、医疗、航天、交通运输、天线还应用于安全系统、民用航空、微波元件、射频微波开关、电子消费品、国防军事等等场合和设备之中。

射频同轴连接器的主要技术特性分为两大类:一是电气参数,一是机械参数。
射频同轴连接器除基本要具备的电性能指标外,还有一些独特的电性能指标;如特性阻抗、衰减、电压驻波比和反射系数等。这些指标是根据射频传输理论,将射频同轴连接器看作一段特殊的同轴线。

行业现状

我国从60年代开始由整机厂研制生产RF连接器。70年代开始由专业厂家进行生产,80年代前按照自力更生方针,以仿制苏联产品为主,80年代起采用国际标准研制生产国际通用系列产品,主要以国营和集体企业为主,陆续出现一些民营、合资和外资企业。到目前国内RF连接器生产厂家已有几百家,但规模都不大,骨干厂家的生产手段、通用连接器的生产水平已与国外不相上下。

面临问题

1.实力单薄、规模太小。
2.参与市场竞争观念陈旧,民品市场已出现低于成本价销售的情况,也出现其它不正当竞争的事情。
3.全球化意识差,无法适应新经济时代的需要。
4.数码化、电子商务管理落后。
5.各大专院校没有RF连接器专业,造成专业人才缺乏。
6.外资的不断涌入以及本地化生产。
7.精密连接器、表贴连接器技术落后。

8.无源交调问题未引起足够重视。

发展趋势
1.小型化
随着整机系统的小型化,RF连接器的体积越来越小,如SSMB、MMCX等系列,体积非常小。
2.高频率
美国HP早在几年前就已推出频率已到110GHz的RF连接器。国内通用产品使用频率不超过40GHz。软电缆使用频率不超过10GHz,半刚电缆不超过20GHz。
3.多功能
除起桥梁作用外,兼有处理信号的功能,如滤波、调相位、混频、衰减、检波、限幅等。
4.低驻波、低损耗
满足武器系统和精密测量的需要。
5.大容量、大功率

主要适应信息高速公路的发展需要。

常用专业术语
1、连接器:通常装接在电缆或设备上,供传输线系统电连接的可分离元件(转接器除外)。
2、射频连接器:是在射频范围内使用的连接器。
3、视频:频率范围在3HZ∽30MHZ之间的无线电波。
4、射频:频率范围在3千HZ∽3000GHZ之间的无线电波。
5、高频:频率范围在3MHZ∽30MHZ之间的无线电波。
6、同轴:内导体具有介质支撑,结构上能在测量中采用频率范围内得到最小的内反射系数。
7、三同轴:由具有公共轴线并且相互绝缘的三层同心导体组成的传输线。
8、等级:连接器在机械和电气精密度方面特别是在规定的反射系数方面的水平。
9、通用连接器(2级):采用最宽的容许尺寸偏差(公差)制造,但仍能保证最低限度的规定性能和互配性的一种连接器。
