在Fluent中应用脚本文件不仅可以提高工作效率,而且针对脚本文件可以进行参数化处理,实现仿真优化。
1
脚本文件
利用Fluent菜单File → Write → Start Journal…可以开始录制jou文件。
注意:在点击菜单Start Journal之后,用户的任何操作都会被记录到脚本文件中,为了防止脚本文件记录过多的无用操作,在操作Fluent的过程中,尽量简单直接。
2
脚本文件
Fluent脚本文件利用Scheme语言。

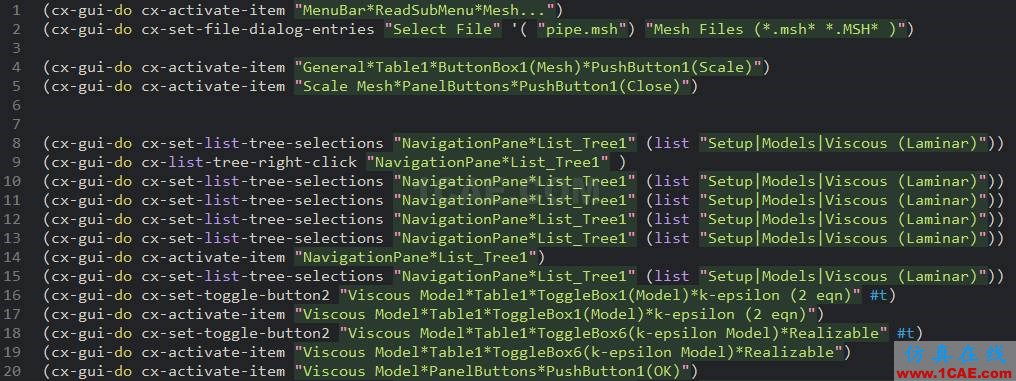

如下图所示为抓取的某脚本文件片段。熟悉Scheme语言的话读起来非常简单。
比如文件中的1、2行表示打开菜单项Read Mesh,读取网格文件pipe.msh。
4、5行表示打开Scale对话框,其中并未进行任何操作,之后关闭该对话框。
8~20行表示选择湍流模型为Realizable k-epsilon模型。
如果没有参数化需求的话,仅仅只是录制脚本文件方便重复性工作,那么脚本文件通常不需要修改。若要进行参数化处理,则可以编辑脚本文件使其更加简洁。当用户对scheme语法非常熟悉时,甚至可以利用文本编辑器手动编写脚本文件。
3
脚本文件的使用
Fluent脚本文件的加载方式主要有三种。
1、Fluent启动时指定脚本文件

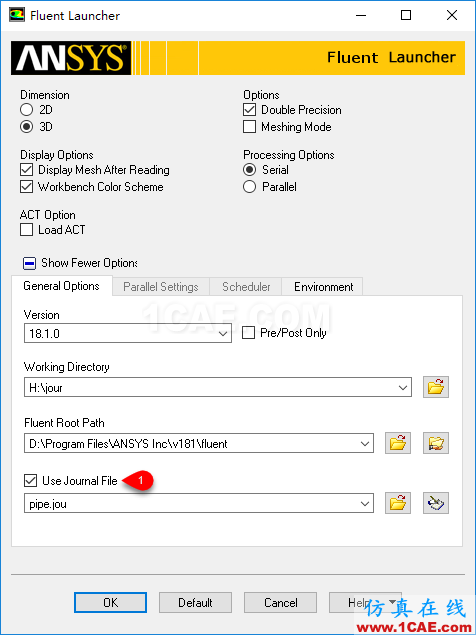

如下图所示,在Fluent启动界面中激活选项Use Journal File,并指定录制好的脚本文件路径。当点击下方的OK按钮后,Fluent会自动执行脚本文件内容。
2、Fluent中读取脚本文件
先启动Fluent,在Fluent中利用菜单File → Read → Journal File读取脚本文件
3、命令行中读取脚本文件
这种方式在服务器中经常会使用。当Fluent GUI不方便开启时,利用命令行方式运行是比较常用的方式。
在命令行中启动Fluent的方式很多,具体参见Fluent文档中Getting Started Guide部分的4.1.4节。
命令形式如:
H:\jour>"D:\ANSYS Inc\v181\fluent\ntbin\win64\fluent.exe" 3d -i pipe.jou
启动cmd后,利用cd命令进入当前工作路径,只用利用命令参数-i带上journal文件。
注意:若想要在无GUI界面下运行Fluent脚本,则相应的脚本必须全部使用TUI命令,不允许出现任何GUI操作语句。
关于命令行运行参数,如下表所示。
| 参数 | 平台 | 描述 |
|---|---|---|
| -act | 全平台 | Fluent启动时加载ACT |
| -aas | 全平台 | 以服务器形式启动Fluent |
| -affinity=x | 全平台 | 指定进程绑定设置 |
| -cc | 全平台 | 使用经典颜色设置 |
| -ccp x | windows | 使用microsoft job Scheduler,参数中的x为头结点名称 |
| -cflush | Linux | 确保文件缓存被写入 |
| -cnf=x | 全平台 | 多机并行参数,x为主机列表或列表文件 |
| -driver | 全平台 | 指定图形驱动(Linux平台下- opengl、x11或null,windows平台下为msw或null) |
| -env | 全平台 | 显示环境变量 |
| -g | 全平台 | 以GUI或图形界面形式运行Fluent |
| -gr | 全平台 | 无图形界面运行Fluent |
| -gu | 全平台 | 有图形界面但无GUI的方式启动Fluent,可以在此模式下操作图形对象 |
| -help | 全平台 | 显示命令参数描述 |
| -hidden | windows | 以最小化形式运行Fluent |
| -i journal | 全平台 | 读取指定的脚本文件 |
| -lsf | Linux | 使用LSF运行Fluent |
| -meshing | 全平台 | 以Meshing模式运行Fluent(必须指定3d或3ddp) |
| -mpitest | 全平台 | 启动MPI程序收集网络性能数据,并将打印显示信息 |
| -nm | 全平台 | 在读取网格后不显示网格 |
| -pbs | Linux | 在PBS系统下运行Fluent |
| -pcheck | Liunx | 检查所有的节点 |
| -post | 全平台 | 仅以后处理模式启动Fluent |
| -r | 全平台 | 列举当前路径下安装的所有版本 |
| -rsh | 全平台 | 使用rsh作为远程连接方式 |
| -rx | 全平台 | 指定运行的Fluent版本 |
| -schost=x | 全平台 | 指定System Coupling的主机名(替换x) |
| -scid=y | 全平台 | 指定System Coupling的会话id(替换y) |
| -sclic=x | 全平台 | 指定System Coupling的主机license(替换x) |
| -scport=y | 全平台 | 指定System Coupling的主机端口号(替换y) |
| -scname=z | 全平台 | 指定System Coupling的名称(替换z) |
| -tx | 全平台 | 指定参与计算的CPU数量(替换x) |
| -tmx | 全平台 | 指定用于meshing的CPU数量(替换x) |
