前面介绍了PointWise的结构网格划分思路,本次以一个简单案例描述在PointWise中划分非结构网格的基本思路。

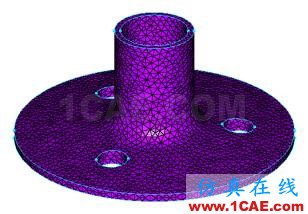

本案例几何如下图所示。

这是一个STL文件,现在要生成体网格。以下为Pointwise生成非结构网格的基本步骤。

• 选择菜单CAE → Select Solver

• 选择目标格式为CGNS

• 点击OK按钮

CGNS是一种通用中间格式,能被很多的求解器所接受。

本案例几何采用导入外部文件加载。

• 选择菜单File → Import → Database

• 在开启的文件选择对话框中打开几何文件PipeFlange.stl

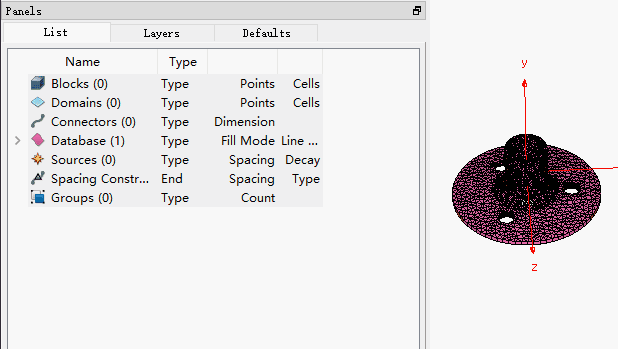

• 点击OK按钮导入文件

设置全局网格尺寸为1.0。

• 切换到Defaults标签页

• 激活选择*Connector frame***

• 设置Average Δs为1.0

由于导入的是STL文件,因此几何中并没有特征,这里要从导入的STL文件中抽出几何特征,方便后面的网格划分。

• 选择几何shell-1

• 点击菜单Edit → Extract

• 设置Split Angle为45

• 取消勾选Curves

• 点击按钮Extract

• 点击按钮OK

几何变成了下图所示。

在有了几何面之后,就可以创建面网格了。需要注意的是,导入的STL文件中的网格并非真正的网格。

• 选择所有的几何体

• 点击工具栏按钮Unstructured

• 点击按钮Domains on Database Entities*

• 选择菜单View → Show Database,取消几何体的显示

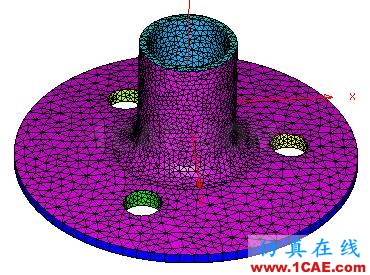

面网格如下图所示。

在面网格创建完毕后即可生成体网格。

• 选择所有的面网格

• 点击工具栏按钮Assemble Blocks

• 选择创建完毕的所有block

• 点击工具栏按钮Initialize

主要是查看切面上的体网格。

• 选择前面创建的block

• 选择菜单Examine → Maximum Included Angle

• 切换到Cuts标签页

• 激活选项Enable Cutting

• 选择单选按钮X

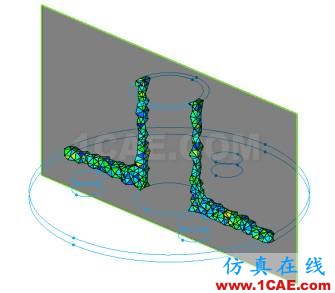

可以查看X面上的网格分布,如下图所示。

体网格生成完毕后即可输出网格。

• 选择所有的blocks

• 点击菜单File → Export → CAE

• 指定文件输出路径,点击OK按钮输出网格

可以看出利用Pointwise生成非结构网格是非常非常简单的。

不过这里要说明的是,包括上一个案例在内,所采用的几何都是非常简单的几何体,并不能完全展示PointWise的全部威力。实际上PointWise所涉及的内容很多,个人感觉这软件入门要比ICEM CFD难得多,不过一旦用熟练了,绝对是网格生成利器。后面有机会的话会开一个PointWise专题。
