CFD-POST软件介绍【转发】

2017-08-13  by:CAE仿真在线  来源:互联网

今天要谈到的是后处理软件CFD-POST。

在Ensight被ANSYS收购之前(2017年7月5日,CEI Ensight被ANSYS收购),CFD-Post一直都是ANSYS CFD的御用后处理器。主要负责为CFX及Fluent提供专业的后处理。在Fluent被ANSYS收购之前,CFD-Post是CFX的后处理器,原名CFX-Post,不过这都是很久以前的事情了。关于CFD-Post的更多介绍,可以参阅ANSYS帮助文档,或登录ANSYS官方网站查阅相关资料。

下面以一个简单案例来描述CFD-Post处理稳态仿真结果的基本流程。

1

导入计算结果

CFD-POST可以从开始菜单启动,也可以在Workbench中以Result模块的形式启动。

  • 启动CFD-Post

  • 选择菜单Load → Result

  • 在弹出的文件选择对话框中,选择计算结果文件aerofoil.cas

  • 点击Open按钮导入结果文件

CFD-POST软件介绍【转发】fluent图片1

注意这里只需要选择cas文件,不用选择dat文件,CFD-Post会自动在当前目录中寻找与cas文件同名的dat文件。若两个文件都选择的话,导入后会出现两套数据。

2

查看基本信息

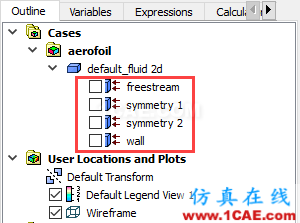

本案例为Fluent计算的2D问题,导入CFD-Post会自动变成了3D模型。如下图所示,多出了两个symmetry边界。

CFD-POST软件介绍【转发】fluent图片2

注意:在CFD-Post导入Fluent的2D模型时,会自动将2D转化为3D模型。其中2D平面模型会自动拉伸1m的厚度,而2D轴对称模型,则会自动旋转1°。

本案例要处理一个翼型外流场数据。如下图所示。

CFD-POST软件介绍【转发】fluent培训课程图片3

对于此类翼型外流场计算后处理,比较关注的是升力阻力特性、流场分布等。

在进行后处理之前,搞清楚后处理的目的非常重要。这一步通常是在进行模拟仿真之前就应该做好的。

3

查看速度分布

利用云图显示速度分布。

  • 鼠标双击选择模型树节点中要显示云图的部件,如symmetry 1

  • 选择属性窗口中Color标签页

  • 选择VariableVelocity

  • 选择RangeLocal

  • 点击Apply按钮

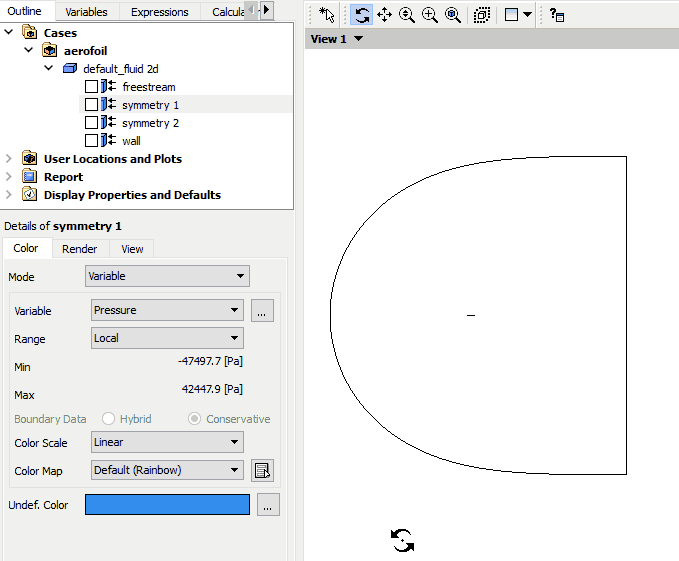

操作过程如下图所示。

CFD-POST软件介绍【转发】fluent培训课程图片4

4

查看压力分布

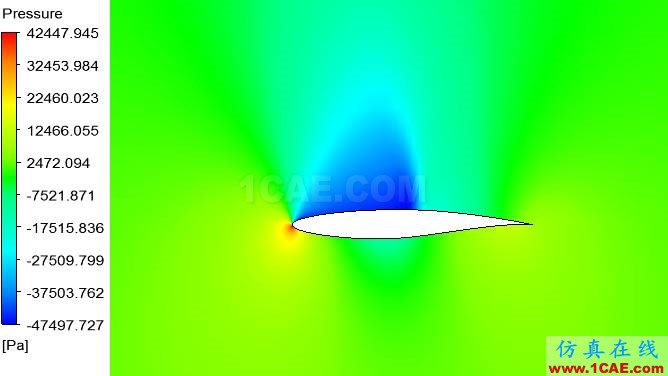

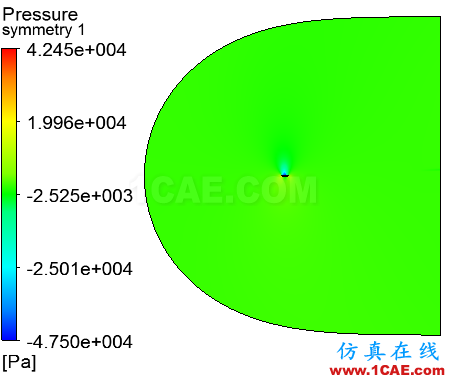

与速度相同的处理方式,选择VariablePressure,查看压力分布。

CFD-POST软件介绍【转发】fluent培训课程图片5

5

查看压力等值线

有时候云图看着不方便,此时可以用压力等值线图来展示。

  • 选择工具栏按钮Contours,新建一个等值线图

  • 设置LocationsSymmetry 1

  • 选择VariableVelocity

  • 选择RangeLocal

  • 设置等值线数量of Contours20

  • 点击Apply按钮创建等值线

CFD-POST软件介绍【转发】fluent培训课程图片6

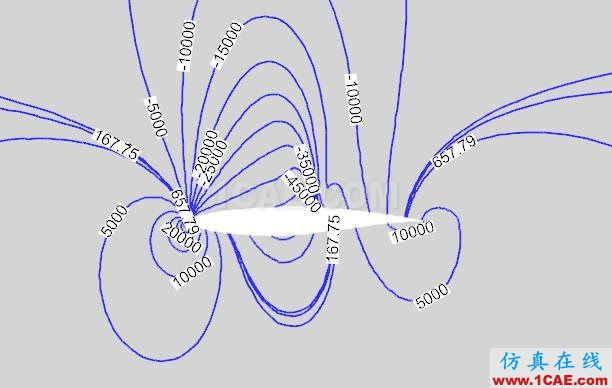

CFD-Post做不出下图所示的这种真正的等高线效果,下面这种效果是在Tecplot中完成的。

CFD-POST软件介绍【转发】fluent分析案例图片7

6

创建Line

由于本案例计算域过大,如果从入口出发创建流线的话,会影响显示效果。实际上我们只需要关注翼型周围的流线。因此可以在翼型来流前方创建line,然后以此line作为流线的出发位置,即可创建漂亮的流线。

  • 创建一个(-4 -1 0)至(-4 1 0)的line,如下图所示操作。

  • 一次直线作为入口创建流线,如下图所示操作

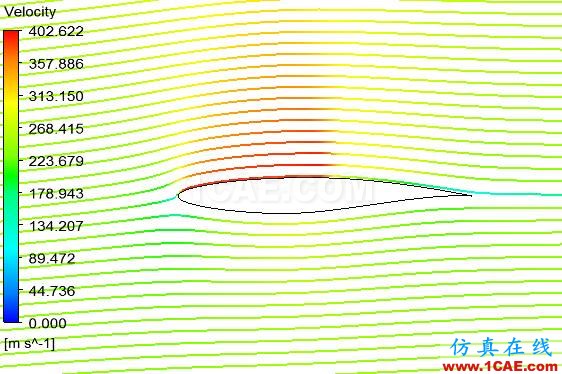

翼型周围的流线如下图所示。

CFD-POST软件介绍【转发】fluent分析案例图片10

7

查看翼型压力分布

这里要创建曲线图,可以表达出某一物理量沿某一直线、曲线或方向上的分布规律。

由于2D的翼型模型导入到CFD-Post中被拉伸成了三维模型,因此需要创建多段线来表达翼型。这里采用翼型面边界wall与symmetry 1边界的交线。

  • 采用交线的形式构造多段线

  • 创建曲线图

翼型上压力分布如图所示。

这里也可以将数据导出到其他专业曲线制作软件(如Origin)中进行处理。

8

计算升力和阻力

由于计算升力系数与阻力系数需要知道翼型的投影面积,而这里并不清楚,因此升阻力系数无法计算。但是升力和阻力是可以计算得到的。

  • 选择菜单Tools→ Function Calculator激活函数计算器

  • 选择Functionforce

  • 选择Locationwall

  • 设置DirectionGlobal X

  • 点击Calculate按钮计算阻力

  • 设置Direction为Global Y

  • 点击Calculate按钮计算升力

如下图所示,计算阻力为877.284N,升力为29568N。

如果知道翼型的投影面积,可以通过升力(或阻力)除以动压得到升力系数(阻力系数)。

本案例简单的介绍了CFD-Post处理稳态计算模型的一般流程,对于其中更多的高级功能均为涉及到。下一篇我们演示如何利用CFD-Post处理瞬态数据。


文中的模型文件链接:http://pan.baidu.com/s/1hrLSPmc 密码:57od


转自公众号: CFD仿真之道 胡坤
