搜索该不该依赖于求解器自带后处理？
2017-03-13 by:CAE仿真在线 来源:互联网
很多求解器都自带后处理功能,一方面说明了求解器的实用性,而另一方面又使得工程师在习惯上依赖于使用求解器自带的后处理工具。恰恰是因为这种习惯和依赖性,使得很多工程师忽略了更加有效率的CAE后处理工具,如META。
META是一款高级的CAE后处理软件,如图1所示的UI界面,它具有非常友好的用户界面,能对有限元分析结果进行快速的处理,它的优点很多,如对结果的快速处理能力,高效的图像处理能力,支持多种结果文件,方便的用户界面定制,多种2D绘图工具和3D显示、多窗口、多切片、等值云图和爆炸图等,报告和表格生成,多种模型比对工具,如视频同步等,NVH计算结果处理功能,CFD计算结果处理功能等等。
图1 META的UI界面

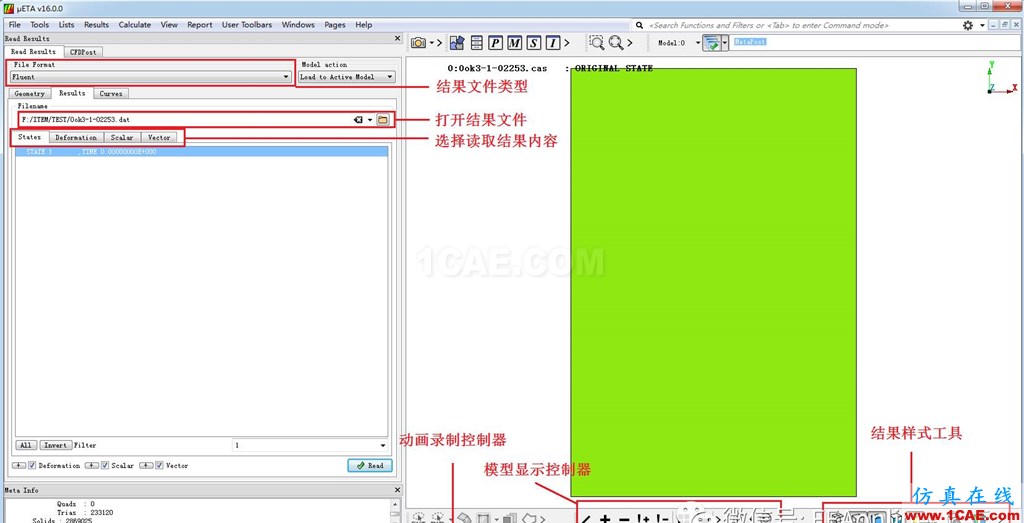

本文简单几步包教包会地向各位介绍一下META对CFD分析结果的后处理基本操作。如图2所示,在META的UI界面中,主要使用到的几个模块,包括选择结果文件的类型、打开结果文件、选择读取的结果文件内容、结果动画的录制工具、模型显示的控制工具、结果显示样式工具等,这几个模块涵盖了从读取导入Fluent/CCM/OPENFOAM等等计算的结果文件、读入结果文件内的各种类型(工况、变形、标量、矢量)、云图、流线图、矢量图等等的输出、结果显示的控制等等。
图2 META常用模块
读入我们简单计算后的STAR-CCM+算例——某型轿跑车的外流场仿真结果,该计算模型在仿真需求上主要是为了模拟流场区域的流线图、速度矢量图、壁面的速度云图、壁面的压力云图以及模型的风阻系数等数值,所以我们在结果后处理时需要主要关注这些要点。

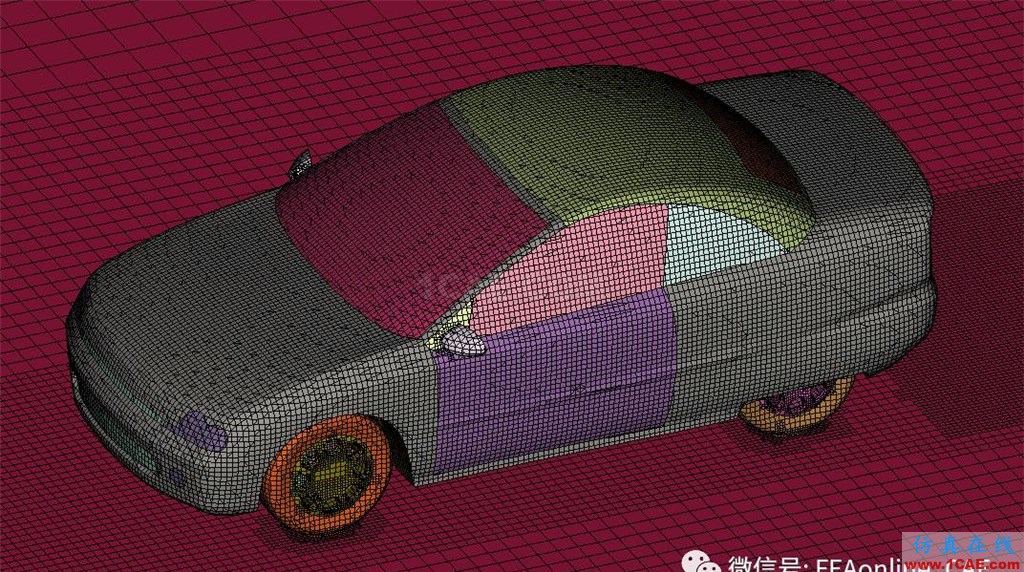

1.读入计算结果文件。在文件类型中选择CCM,结果文件中选择计算结果文件,读取结果内容中选择唯一的稳态计算工况,在样式工具中选择网格显示,可以看到计算结果的模型,确认选择模型无误。
图3 读入计算结果模型

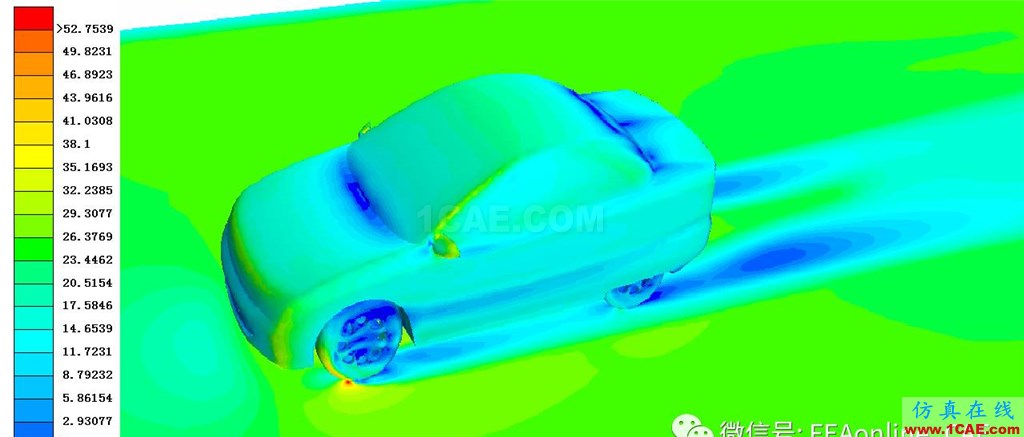

2.选择要读入的速度数据,点击Read读取,在结果样式工具栏中再点击Fringe云图显示命令,通过模型显示控制器保留汽车外表面以及路面,所需要的速度云图就轻而易举获得了。
图4 速度云图
3.选择要读入的压力数据,点击Read读取,因为之前在结果样式工具栏中以及设置好了Fringe云图显示命令,此时显示窗口会默认之前的操作显示汽车外表面以及路面的压力云图。

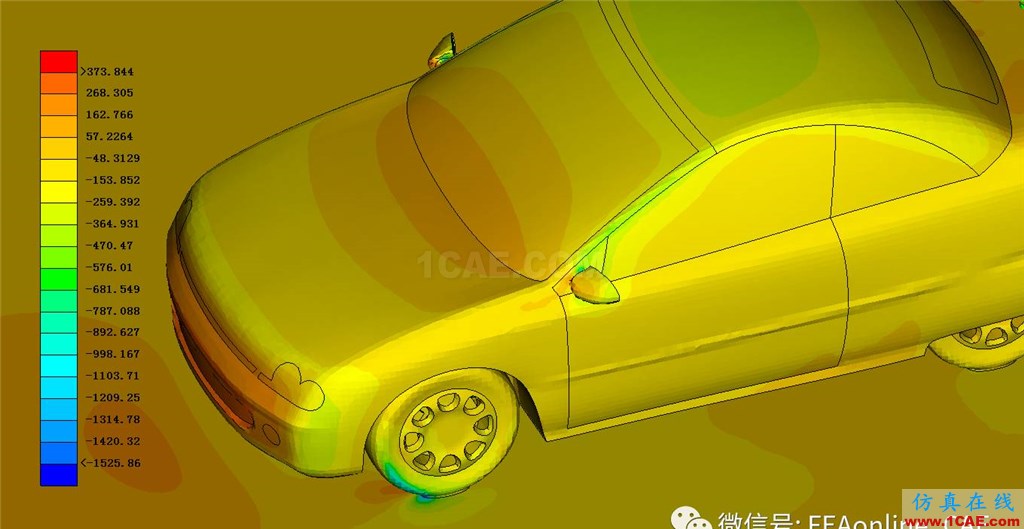

图5 压力云图

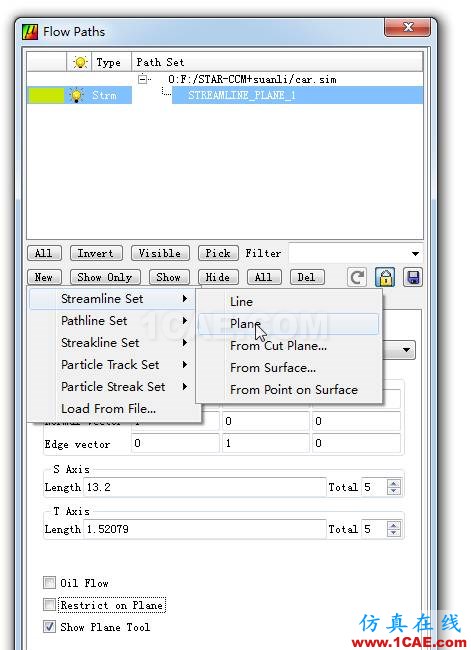

4.如果要在压力云图上重叠显示流线图,需要在样式工具栏中选择Flow Path(流线图)进行设置,如图6所示,新建一个以Plane为基准的流线图控制面。
图6 新建

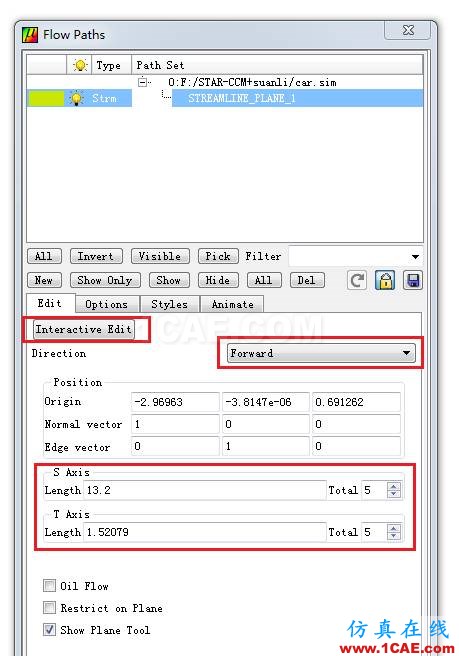

如图7所示,可以通过点击Interactive Edit来控制调节plane面的位置以及大小,通过选择Forward、Backward、Both来控制流线的延伸方向,通过不同轴下的total来控制两个方向上的流线个数。
图7 plane编辑

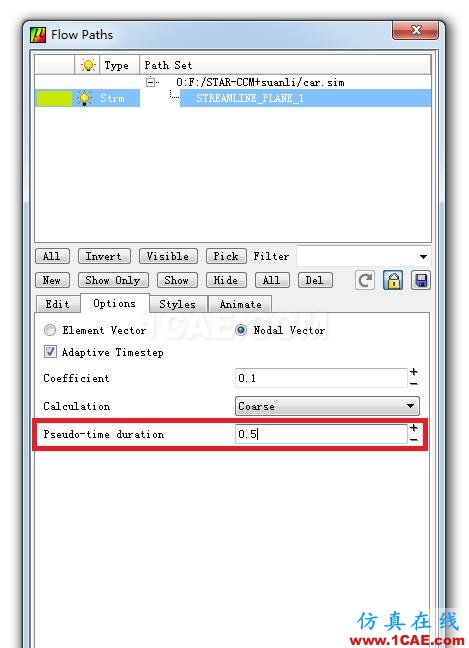

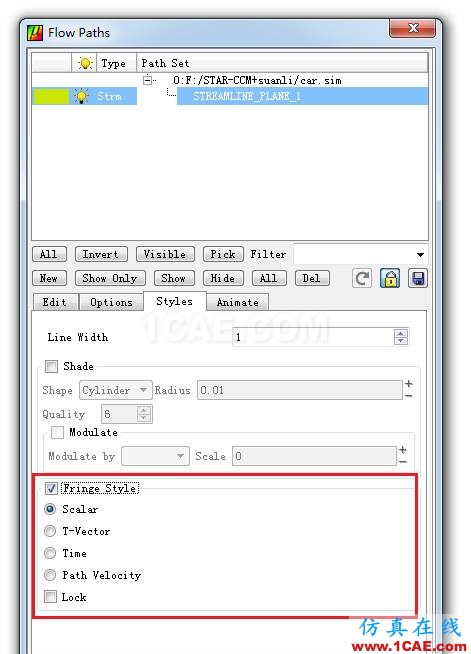

如图8、9所示,通过调整Pseudo-time duration的数值以及Fringe Style的复选框选项,分别来调整流线的长度、流线的显示样式(比如流线以标量的形式显示等)。
图8 流线特征编辑
图9 流线样式编辑

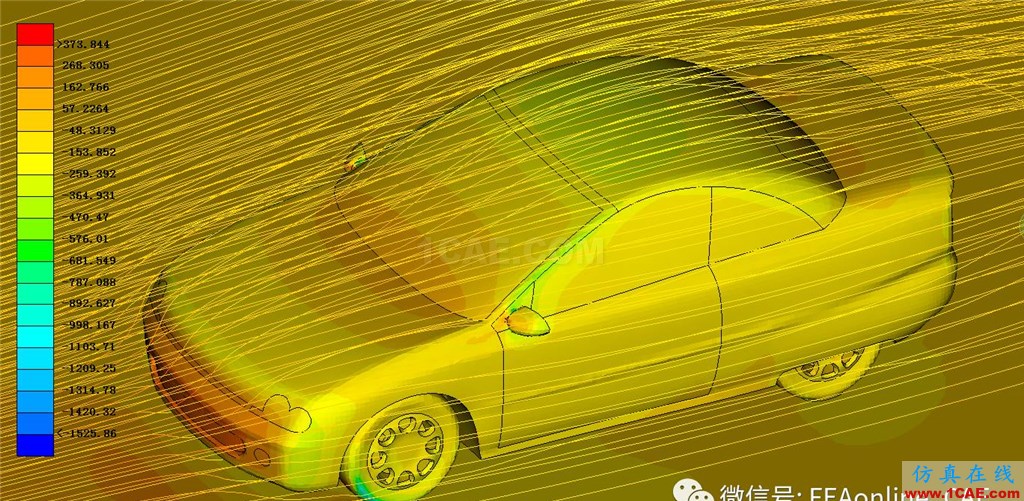

通过上述对流线图的设置,Meta将正确按照设置类型进行流线图的显示,如图10所示。
图10 流线图
掌握上述的几个要点,就可以对CFD计算结果进行后处理工作了。通过本文的介绍,各位也可以举一反三,使用Meta完成更加复杂的后处理工作。
