利用STAR CCM+为FLUENT准备网格

2017-02-22  by:CAE仿真在线  来源:互联网

STAR CCM+是CD-Adapco公司开发的一款通用CFD软件。其不仅具有完善的流体解析功能,还包括几何创建及网格生成功能。STAR CCM+的长处在于多面体网格的生成及求解上,FLUENT支持多面体网格的转化及计算。采用多面体网格进行计算,在拥有相同计算精度的同时,网格数量要远低于四面体网格,因此采用STAR CCM+为FLUENT生成多面体网格,是非常好的一种做法。(关于多面体网格的一些说明,可以上CD-Adapco官方网站。目前FLUENT仅支持将四面体网格转化为多面体网格,而ICEM CFD、GAMBIT、Mesh、Tgrid等软件均不支持多面体网格生成)

下面以一个简单实例描述利用STAR CCM+生成FLUENT能识别的网格的过程。

1、启动STAR CCM+

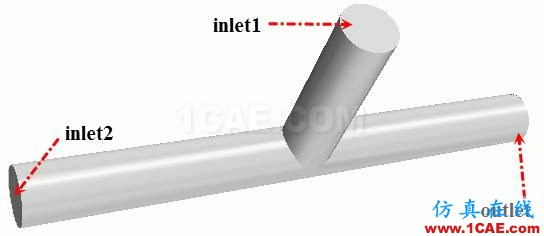

启动STAR CCM+,在3D-CAD中创建几何或导入几何模型。如下图所示。

2、劈分边界,并重新命名边界

利用split by angle对几何体进行分割。切分后的Body节点下内容如图所示。

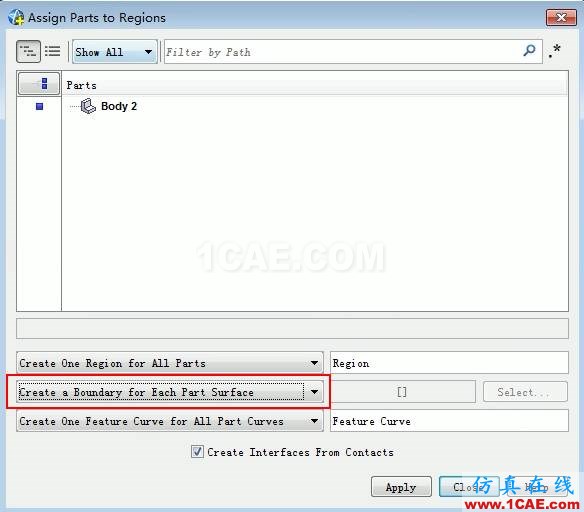

在Body2节点上点右键,选择Assign to Regions,弹出如下图所示对话框,选择Create a Boundary for Each Part Surface,点击Apply确认操作。

树形菜单Region节点下的内容如图所示。

3、选择Mesh模型

在树形菜单Continue节点上点击右键,选择菜单【New】>【Mesh Continuum】。

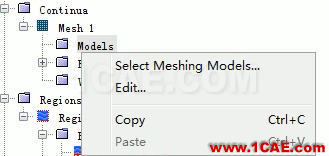

树形菜单会生成新的节点Models,在该节点上点击右键,选择菜单Select Meshing Models…,弹出网格模型选择对话框。如下图所示,选择Polyhedral Mesh及Surface Remesh。点击Close按钮关闭对话框。

4、设置网格参数

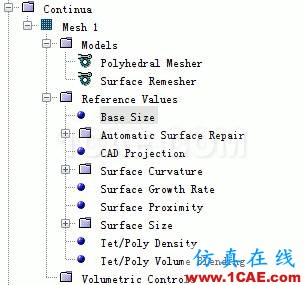

在下图所示节点中设置网格参数。(这里不详细描述。详见STAR CCM+用户文档)

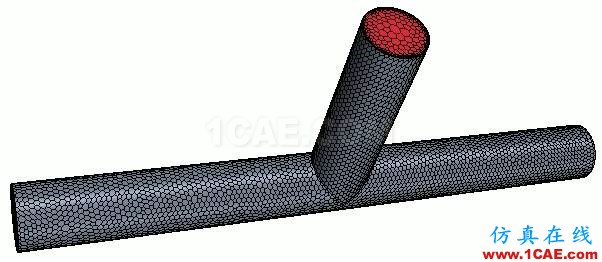

点击菜单【Mesh】>【Generate Volume Mesh】生成网格。生成网格如下图所示。

5、输出网格

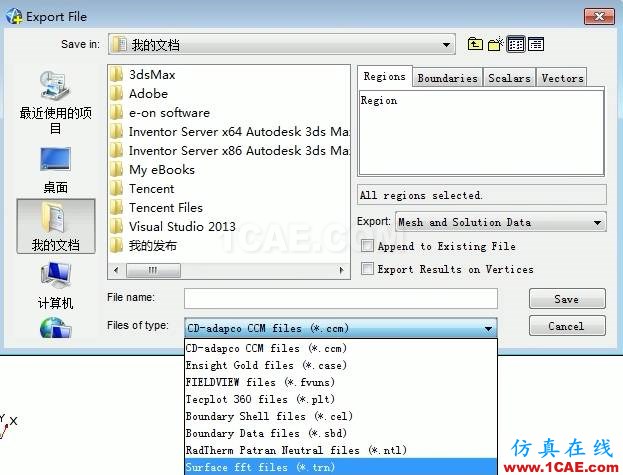

点击菜单【File】>【Export】,弹出文件输出对话框,如下图所示。CCM+支持输出多种数据,若要输出FLUENT能识别的数据,比较常用的采用Ensight Gold files及Tecplot 360 files。这里采用Tecplot数据类型。

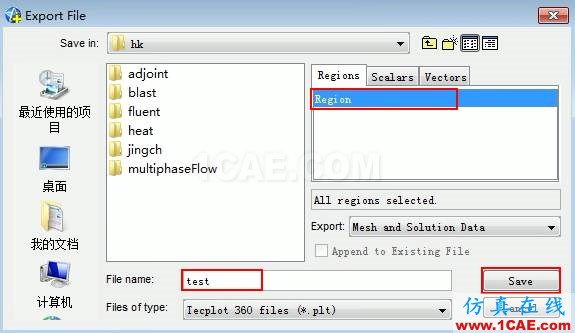

如下图所示。

点击Save按钮输出文件test.plt。

6、测试网格

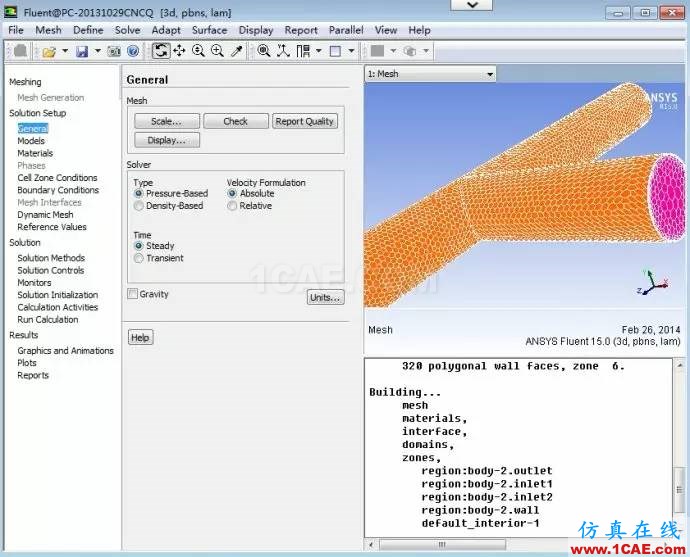

启动FLUENT,点击菜单【File】>【Import】>【Tecplot】,选择上一步导出的文件test.plt。导入后网格没有问题,如下图所示。

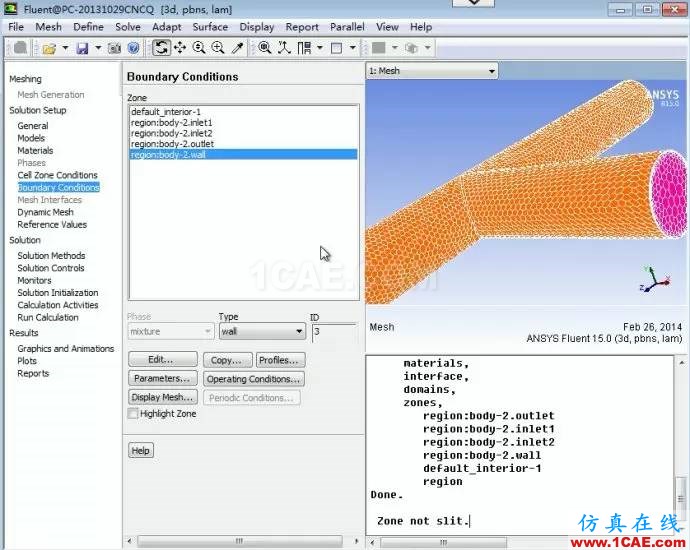

查看边界,所有的边界均导入,如下图所示。
