gambit中的default参数作者:cfd咨询

前几日身体抱恙,近日好转,特以此文宣告俺的强势复出!!!


Gambit对于实体生成和网格生成提供了非常重要的工具,只是对于大多数情况,我们都不需要修改这些默认的参数,但是对于某些特定的几何体及其网格,如果要得到最佳的结果是有必要修改gambit的默认参数的。

1、 背景颜色

在gambit中,默认的背景颜色是黑色,你可以通过修改以下参数来得到其他的颜色: GRAPHICS->GENERALWINDOWS_BACKGROUND_COLOR

2、 撤销次数

在gambit中默认的撤销次数是10,如果你是个朝三暮四的家伙的话,可能觉得这个次数太少了,那你可以通过修改以下参数来增加或者减少撤销次数:GLOBAL->UNDO

3、 分割虚体

神那,为什么早一点让我看到这篇文章?害的我以前分割虚体之前老是要把虚体转化成实体,有的时候转化不成功,又只能重头再来了。在gambit中,虚体是默认不能被分割(split)的,如果需要开启分割虚体功能,你只要将GEOMETRY->FACE VIRTUAL_FACE_FACE_SPLIT的值从0改为1。

4、划分map网格时的网格分布

在gambit中,采用map方式划分面网格,需要对应的边的个数相等,但是如果一条边上的点采用不等距分布的话,另外一条边gambit会默认是等距分布,这样就会造成如下结果:


[转载]你不知道的咪咪——gambit中的default参数



这个时候你将default中的MESH->MAP->MATCH_PREMESHED_EDGE_GRADING值由0改为1,那就得到了这样的结果:



[转载]你不知道的咪咪——gambit中的default参数

5、还是划分map网格时的网格分布


当在一个很小的实体面上利用map划分网格时(比如说1e-5或更小),gambit有可能在直角处生成一些扭曲的网格,如下所示:


[转载]你不知道的咪咪——gambit中的default参数

这个时候你可以通过修改以下两个参数中的任意一个来避免该错误:



A、MESH->MAP, FACE_PROJECT_TO_SURFACE参数改为0

B、MESH->FACE, EXACT_MESH_EVALS参数改为1


[转载]你不知道的咪咪——gambit中的default参数

6、三角形面网格最大数量



Gambit中对于三角形网格(tri)默认的数量是50000,如果超过这个数值就会报错,你可以通过修改以下参数来提高该最大值:MESH->TRIMESHMAX_FACES.

7、金字塔形网格生成(Pyramid)

在gambit中,如果面网格存在四边形网格(quadrilateral),而体网格采用了四面体网格划分方式(tetrahedral),那么gambit会生成一层金字塔形网格(Pyramid)来过渡,但是如果四面体网格的纵横比太大的话,可能导致生成金字塔网格失败,你可以通过修改MESH->TETMESH下的几个参数来进行补救:

A、 PYRAMID_OFFSET_DISTANCE:该参数是定义金字塔网格的高度,如果默认值不行的话,你可以将其修改为与四边形网格单元接近的值。

B、 PYRAMID_INSERT_TET:该参数表示在两个金字塔单元之间插入一个四面体单元,默认值是关闭(off),如果网格初始化失败,可以将其改为打开(on)

C、 PYRAMID_OFFSET_METHOD:该参数定义金字塔网格生长方式,默认是基于倾斜率方式(Skewness-based),可修改为邻居方式(neighbor)

8、尺寸方程的背景网格

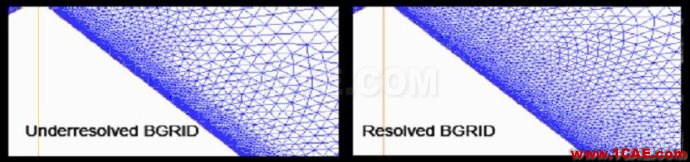

很多情况下,利用尺寸方程(size-function)来划分网格,其背景网格并没有解决或者没有解决好,为了提高网格质量,可以提高以下参数:TOOLS->SFUNCTION->BGRID_MAX_TREE_DEPTH,其默认值是16,可以通过提高到一个合适的值来提高网格。下图中一个值是16,一个是19


[转载]你不知道的咪咪——gambit中的default参数

9、网格划分后的节点布置

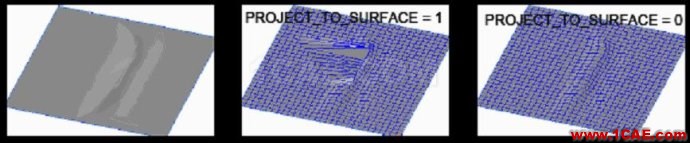

对于一个复杂的实体来说,如果从一个网格面精确投影到其真实表面上,可能会造成扭曲度很大的网格,你可以通过调整参数MESH->FACE->PROJECT_TO_SURFACE(将1调为0)来抑制精确投影来提高网格质量。


[转载]你不知道的咪咪——gambit中的default参数

10、cooper中的光顺(smooth)



在cooper方式划分网格过程中,如果源面(source)的形状或者面积存在较大差异,有可能会造成扭曲度很大的网格,可通过修改MESH->COOPER-> SMOOTH_PROJECTED_FACE_MESH为0来提高网格质量。

11、2d网格输出

在gambit中,如果要输出2d网格,该网格必须是xy平面的,同时z坐标的误差在一定范围内(默认的是0.0001),你可以在FILE_IO.MESH.EXPORT_2D_TOLERANCE中修改该误差值。


本文翻译自《Frequently Modified Defaults in GAMBIT 》,有删减。

本文由cfd咨询口述,网友1151222376整理,本人润色修饰而成。
