本案例延续案例1的模型及计算结果。

1 引子

1.1 案例描述

本案例描述了如何在FLUENT中使用DPM模型。在前面的案例中,模拟了T型管中的单相流动。本案例将使用相同的T型管模型,模拟颗粒进入T型管后的运动轨迹。

1.2 学习目标

本案例学习目标包括:

• 定义颗粒材料
• 向计算域中注入颗粒
• 使用常数或分布函数定义颗粒粒径
• 包含颗粒的随机效应
• 预测管道壁面的冲蚀损伤

1.3 模拟内容

本案例模拟的是几何模型与案例1相同,不过介质为丙烷,同时还有水滴注入到计算域中。

• 模拟液滴被气体带入管道中的运动轨迹
• 使用分布粒径,预测固体壁面上的冲蚀(或附着)

2 启动FLUENT并导入网格

采用案例1的Case,导入过程这里不详述。

3 材料设置

• 在FLUENT材料库中添加材料Propane(c3h8)

4 Cell Zones Conditions

• 设置计算域材料为Propane

5 Calculate

• 设置计算150步,获取新的计算结果

6 定义Injecions

• 鼠标双击模型树节点Discrete Phase > Injections,在弹出的对话框中选择按钮Create

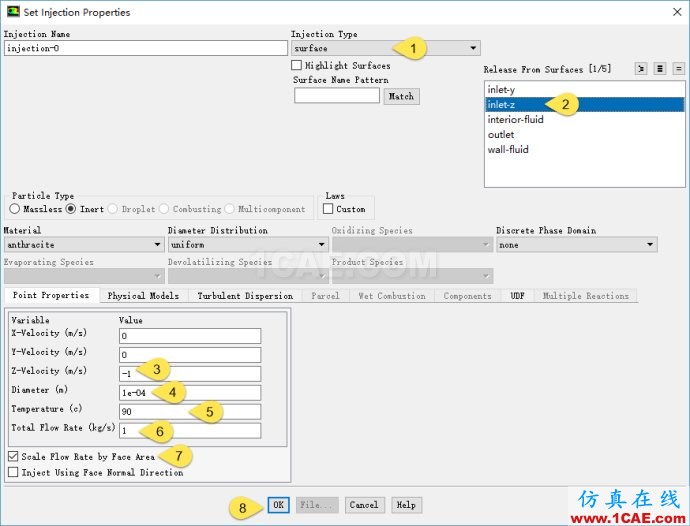

• 在弹出的Set Injection Properties对话框中,进行如下图所示的设置。



7 定义DPM材料

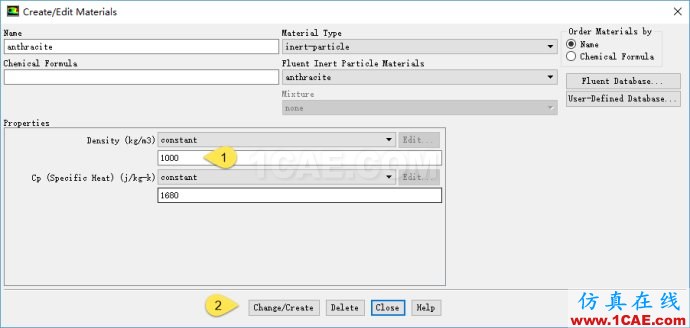

• 鼠标双击模型树节点Materials > Inert Particle > anthracite,弹出材料属性设置对话框,改变Density参数值为1000,如下图所示,点击按钮Change/Create并关闭对话框。



8 颗粒追踪

• 鼠标双击模型树节点Results > Graphics > Particle Tracks,弹出颗粒追踪参数设置对话框


• 点击对话框中的选项Draw Mesh前的复选框,弹出Mesh Display对话框,点击Display按钮。点击Close按钮关闭对话框。



• 返回Particle Tracks面板,选择Release from Injections列表框中的injection-0,点击按钮Track进行粒子追踪



  此时TUI窗口显示信息如图所示:





  图中信息为:追踪粒子数量158个,其中逃逸158个,丢失0个,捕捉0个,蒸发0个,未完成0个

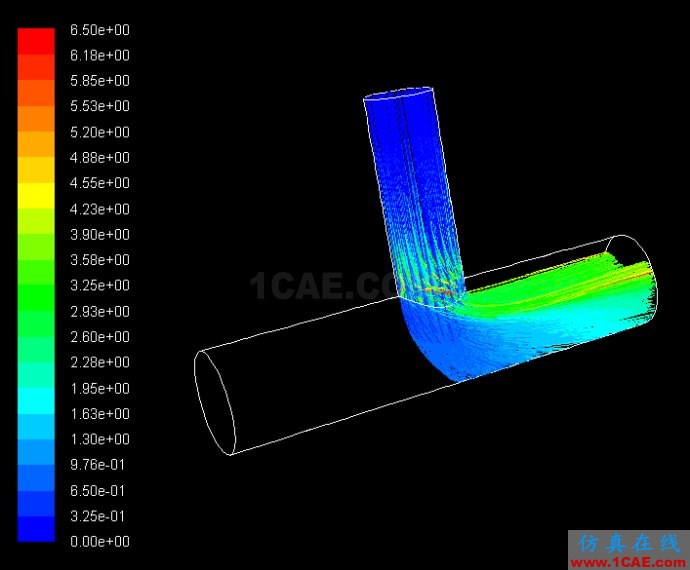

• 点击Display按钮,显示粒子追踪图(颗粒停留时间),如下图所示。




关于DPM的一些分析:
在本例中,液滴从”inlet-z”边界释放进入计算域,该边界上有158个网格,追踪158个轨迹

• 每一个液滴直径均为1×104m" role="presentation">1×104m1×104m1000kg/m3" role="presentation">1000kg/m31000kg/m35.22×10−10kg" role="presentation">5.22×10−10kg5.22×10−10kg
• 这里假设从相同位置以相同条件进入计算域的粒子具有相同的轨迹
• 计算中输入的质量流量为1kg/s,因此158个粒子用于表征1.2×107" role="presentation">1.2×1071.2×1071/(5.22×10−10×158" role="presentation">1/(5.22×10−10×1581/(5.22×10−10×158
• The droplet (or particle) progresses through the domain through a large number of small steps. At each step, the solver computes the force balance acting on a single droplet (diameter 1x10-4 m) – hence considering the drag with the surrounding fluid, droplet inertia, and if applicable gravity. The mass transported is that of all the droplets in that stream (1.2x107 droplets/sec).
• 液滴与连续相间可以是单向耦合也可以是双向耦合。本案例采用的是单向耦合。
  • 单向耦合意味着流体可以影响DPM粒子的动量及能量,但是DPM粒子运动不会影响到其周围连续相的流场。因此可以在后处理中计算DPM轨迹
  • 若有必要的话,可以通过在DPM模型设置面板中激活Interaction with Continuous Phase选项来开启双向耦合。双向耦合计算中连续相收敛要比单向计算困难,往往需要更多的迭代步,在计算的过程中,没有必要再每一个流动迭代步中计算DPM轨迹,通常在5-10个迭代步后更新粒子轨迹。

9 设置粒子分布直径

前面对于粒子直径采用常数,这里改为使用Rosin-Rammler分布。
R-R分布指的是颗粒质量分数与直径间的函数关系:

式中,d¯" role="presentation">d¯d¯

• 双击模型树节点Models > Discrete Phase(On) > Injections > Injection-0,如下图所示。


• 在弹出的对话框中进行如下设置
  • 设置Diameter Distribution为Rosin-rammler
  • 设置Min Diameter为1e-4
  • 设置Max Diameter为5e-4
  • 设置Mean Diameter为4e-4
  • 设置Number of Diameters为10
• 点击OK按钮确认操作并关闭对话框。如下图所示。



10 粒子追踪

• 采用第8步相同的方式进行Particle Tracks


  粒子追踪(颗粒停留时间)如下图所示。




  此时TUI窗口消息如下图所示。




  此时追踪的粒子数量变为了1580个,是因为在上一步中设置

  Number of Diameters为10,所以总的粒子数量为10×158=1580" role="presentation">10×158=158010×158=1580

11 统计出口面上粒径分布

-鼠标点击模型树节点Results > Reports > Discrete Phase > Sample,如下图所示。

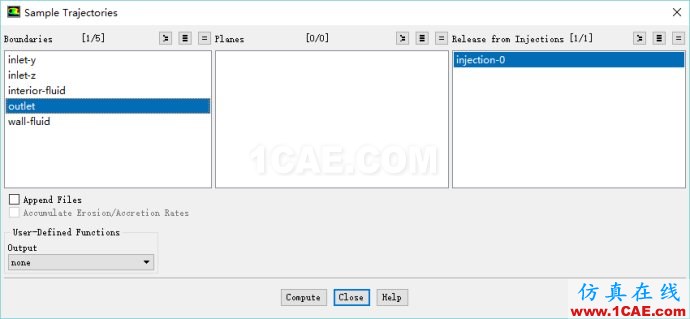

• 在弹出的对话框(如下图所示)中选择Boundaries为outlet,选择Release from Injections为injection-0,点击Compute按钮,如下图所示。

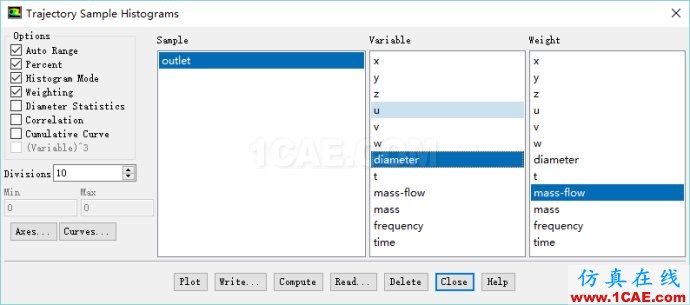

• 点击模型树节点Results > Reports > Discrete Phase > Histogram,弹出如下图所示的对话框。
• 点击Read…按钮,加载上一步生成的文件outlet.dpm
• 进行如下图所示设置。选择Sample为outlet,选择variable为diameter,选择weight为mass-flow


• 点击Plot按钮显示图像。如下图所示。(也可以将数据输出,然后用其他后处理工具绘图)


12 修改壁面边界以捕捉颗粒

• 鼠标双击模型树节点Boundary Conditions > wall-fluid(wall),弹出边界设置对话框
• 切换到DPM标签页,设置Boundary cond. Type为Trap,如下图所示
• 点击OK按钮关闭对话框



13 颗粒追踪

按第8步相同的方法进行粒子追踪。TUI窗口显示如下图所示的信息。

可以看出,释放了1580个颗粒,其中逃逸857个,捕捉723个。
颗粒追踪(粒子停留时间)如下图所示。

14 考虑湍流效应

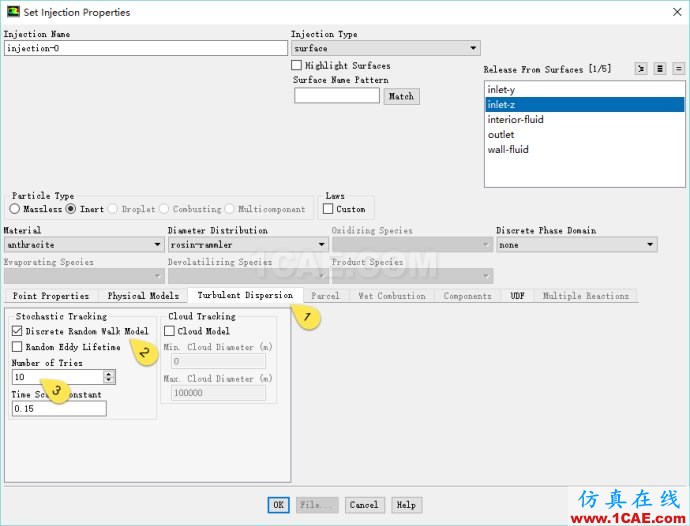

• 双击模型树节点Models > Discrete Phase(On) > Injections > Injection-0,弹出如下图所示对话框。
• 切换至Turbulent Dispersion标签页,激活Discrete Random Walk Model,设置Number of Tries为10,点击OK按钮关闭对话框。


• 采用如步骤8所描述的粒子追踪方法。
  TUI窗口显示消息如下图所示。



  从图中可以看出,追踪颗粒数量变为了15800,其中逃逸5324,捕捉3591,追踪未完成6885

  追踪颗粒之所以变为了15800,是因为使用随机模型的时候设置了Number of Tries为10,故总颗粒数量为158×NumberofDiameters×NumberofTries" role="presentation">158×NumberofDiameters×NumberofTries158×NumberofDiameters×NumberofTries
  这里反映有未完成颗粒,可以通过增大Discrete Phase Model面板中的Max Number of Step来改善。该值默认为500。将此值增大至2000,则未完成颗粒消失。

15 考虑冲蚀

• 计算冲蚀必须使用双向耦合

• 为计算资源考虑,关闭Discrete Random Walk

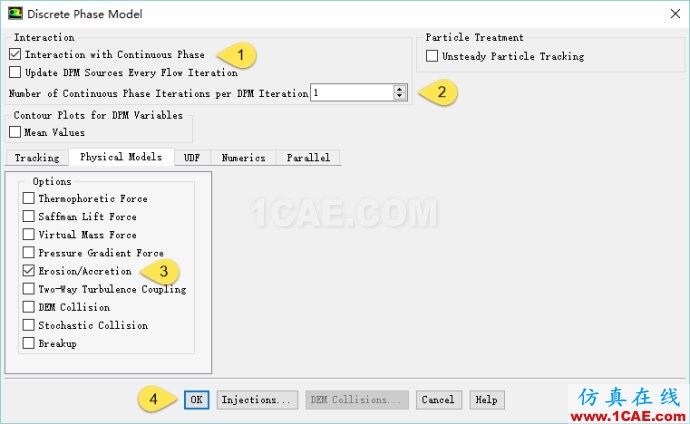

• 双击模型树节点Discrete Phase,在弹出的对话框中进行如下图所示的设置。




• 进入Solution > Run Calculation节点,进行如下图所示设置。




  由于本例设置的颗粒材料为液滴,因此壁面采用的是Trap,若为固态颗粒计算冲蚀,则需要设置壁面行为为Reflect。实际计算时还需要对壁面DPM行为参数进行设置,这里采用默认参数。

16 后处理查看壁面冲蚀云图

• 双击模型树节点Results > Graphics > Contours ,弹出如下图所示对话框
• 在弹出的对话框中进行如下图所示设置


  点击

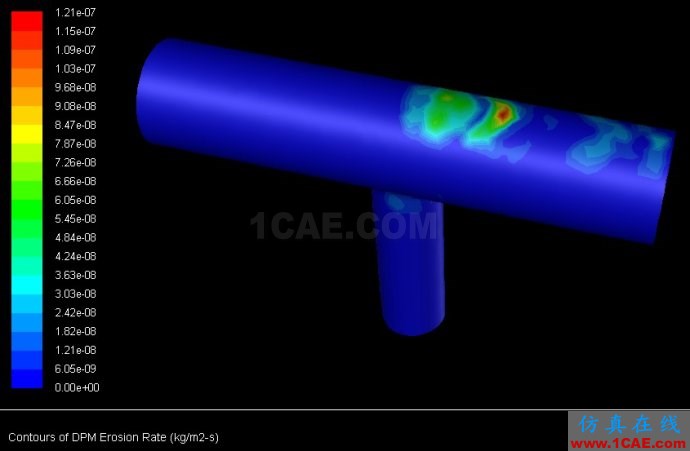

  Display按钮显示冲蚀云图,如下图所示。



17 导出数据到CFD-POST

dat文件中并没有包含DPM颗粒轨迹数据,因此需要采用导出的方式将颗粒轨迹导出到文件中。

• 利用菜单File > Export > Particle History Data,弹出如下图所示对话框

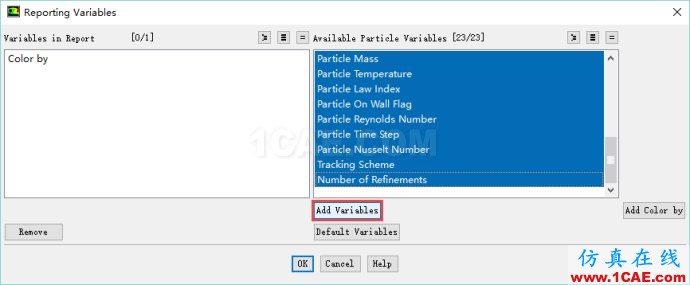

• 点击按钮Exported Particle Variables…,弹出如下图所示对话框,在对话框中Available Particle Variables列表项中选择需要导出的变量,点击按钮Add Variables将选择的变量添加到左侧的列表中,点击OK按钮关闭对话框。


• 返回到Export Particle History Data对话框,点击Write按钮输出颗粒轨迹数据。
• 关闭FLUENT返回至Workbench工程面板。

18 CFD-POST操作

• 从左侧的组件列表中选择Result拖拽至A3单元格上,双击工程面板中的B2单元格,进入CFD-POST环境


• 利用菜单File > Import > Import Fluent Particle Track File,如图所示


  打开如下图所示对话框,找到上一步导出的颗粒轨迹文件。




• 颗粒轨迹导入后,点击模型树节点FLUENT PT for Anthracite,在下方属性窗口中,设置Max Tracks为500

• 设置Color标签页下,进行如下图所示设置

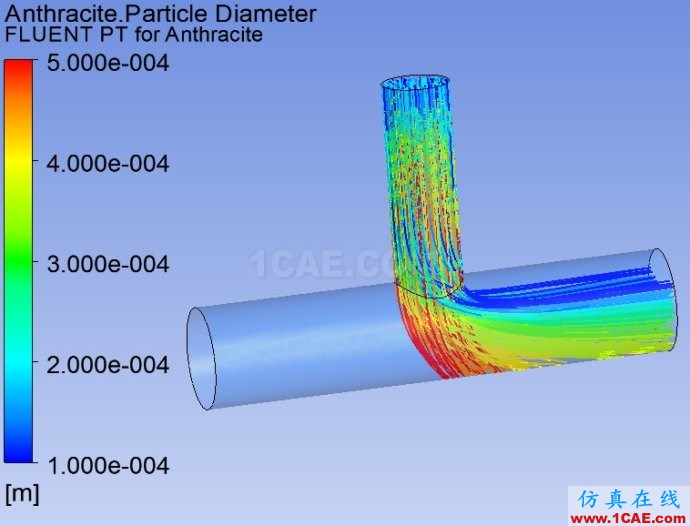

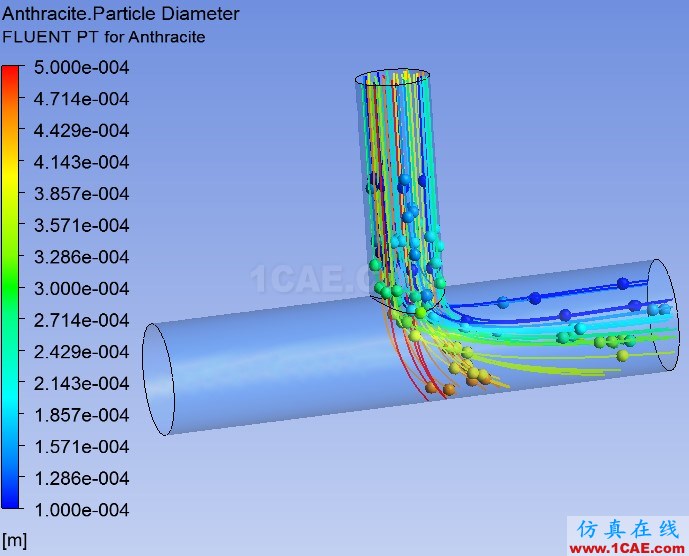

• 点击Apply按钮,图形框显示粒子追踪图如下图所示。
