【ANSYS原创案例】Fluent求解流体对阀体的压力

2016-12-25  by:CAE仿真在线  来源:互联网

作者:张志平 高级CFD工程师

这个项目是研究一个带弹簧的阀门在不同的入口压力下,水流量的变化。最终结果期望得到一个不同压力下,水流量都能保持在一个比较稳定的值。

本项目是一个典型的流固耦合问题,水流压力造成了阀体的运动,直至和弹簧的阻力相等。因此需要用Fluent来求解流体对阀体的压力,需要用Ansys来求解弹簧的阻力,两者耦合之后计算阀体的运动。

阀门结构和工作原理如下图所示:

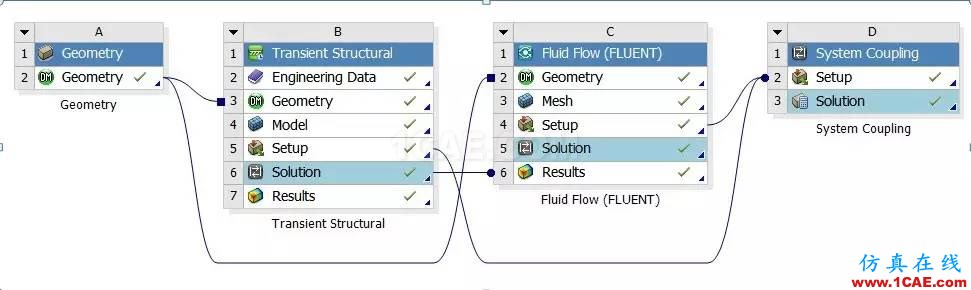

Workbench的流程图如下图所示:

计算结果见视频:略
