关于Fluent中的压力（三）——参考压力位置的设定

2016-10-24  by:CAE仿真在线  来源:互联网

对于不涉及任何压力边界条件的不可压缩流动,ANSYS FLUENT在每次迭代后要调整表压值。这个过程通过使用参考压力位置处(或该位置附近)节点的压力完成。因此,参考压力位置处的表压应一直为0。如果使用了压力边界条件,则不会使用到上述关系,因此参考压力位置不被使用。

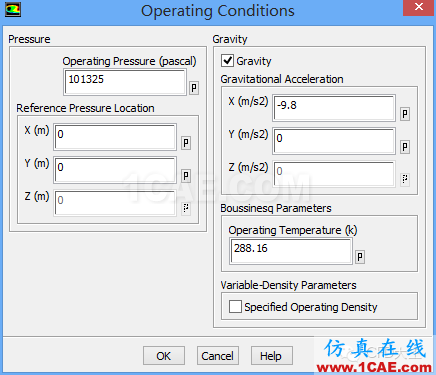

参考压力位置默认为等于或接近(0,0,0)的节点中心位置。实际计算中可能需要设置参考压力位置到绝对静压已知的位置处。在Operating Conditions对话框中的Reference Pressure Location选项组中设置新的参考压力位置的x,y,z的坐标即可。

如果要考虑某一方向的加速度,如重力,可以勾选Gravity复选框。

对于VOF计算,应当选择SpecifiedOperating Density,并且在OperatingDensity 下为最轻相设置密度。这样做排除了水力静压的积累,提高了round-off精度为动量平衡。同样需要打开 Implicit Body Force,部分平衡压力梯度和动量方程中体积力,提高解的收敛性。

ReferencePressure Location(参考压强位置)应是位于流体永远是100%的某一相(空气)的区域,光滑和快速收敛是其基本条件。
