FLUENT流固耦合传热设置问题
2016-09-04 by:CAE仿真在线 来源:互联网
对于fluent里模拟流固耦合传热(同时有对流和导热)有很多疑问,下面介绍流固耦合传热的解决方法。
1、先要分清你的问题是否是流固耦合传热。

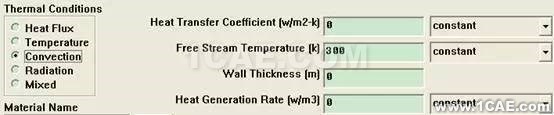

(1) 如果你的传热问题只是流体与固体壁面的传热,不涉及到固体壁面内部的导热,那么这就是一个对流传热问题,不是流固耦合传热问题,这时候你只需要设置壁面的对流换热系数即可。如下图
注意右边这几个参数的含义:从上往下依次为:壁面外部的对流传热系数;外部流体温度;壁面厚度;壁面单位体积发热率。
这里没有内部流体的对流传热设置,因为fluent会根据流体温度以及壁面温度,利用能量守恒,自动计算内壁流体与壁面的对流换热情况。
(2)流固耦合传热问题。在建模的时候你应该定义两个区域,流体区域和固体区域,并且在切割区域的时候,你应该选中connect,如下图所示
边界条件设置:交界面为wall。在导入fluent以后,fluent就会自动生成wall-shadow。这样在流固交界面上就生成了一对耦合的面,如下图所示,
。
2、耦合传热设置问题

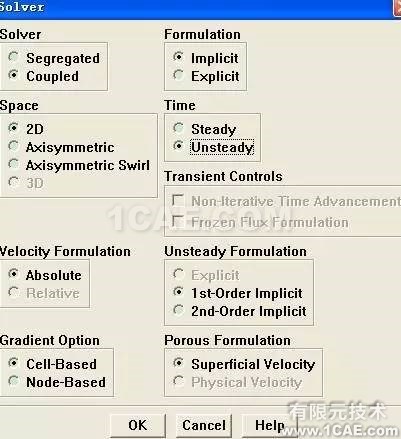

(1)首先就是求解器的设置问题,应该选择耦合求解器,虽然计算速度会慢一些,但是这更符合实际情况,更容易收敛,误差更小。如果是非稳态过程还应选择unsteady。如下图所示

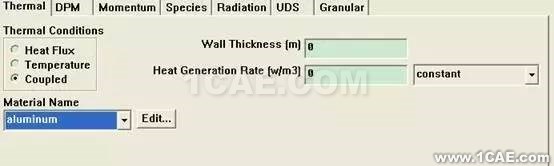

(2)交界面设置问题,这个是关键。不用过多的设置只需要选择coupled。这样fluent就会自动计算耦合面的传热问题。如下图所示
(3)当然还要选择能量方程。其他诸如湍流模型、材料设置、进出口条件等等,需要你根据实际情况设定,这里不再叙述。
