前一文(http://blog.sina.com.cn/s/blog_642b4b710100rbrv.html)对abaqus软件import from Standard to explicit时发现重力作用出现震荡的问题。这些继续寻找这个问题带来的后续分析影响程度。

以一个7层框架-核心筒结构为例,墙和楼板用s4r,材料为混凝土,梁柱用B31,材料为钢:

(1)隐式计算文件
core.inp--》表示的是隐式下完成施工模拟和地震波分析;
(2)显式计算文件
core_std.inp---》表示的是隐式下完成施工模拟;
core_xpl.inp---》表示的是显式下地震波分析,初始状态来自core_std.inp结果;
core_xpl.inp中为两个step,第一个仅为保持重力作用的step,第二个为时程分析;


有兴趣的朋友,可以留下邮箱,我给这三个inp文件发给您们。


(3)两个结果对比
对比三种状态,可详见附件中的三个图:
图1左边为隐式状态的重力最终结果,图1右边为显式import过来的最初状态;
对比结果一致

[转载][ABAQUS问题二] 简单案例分析Import引起重力震荡对后续分析的影

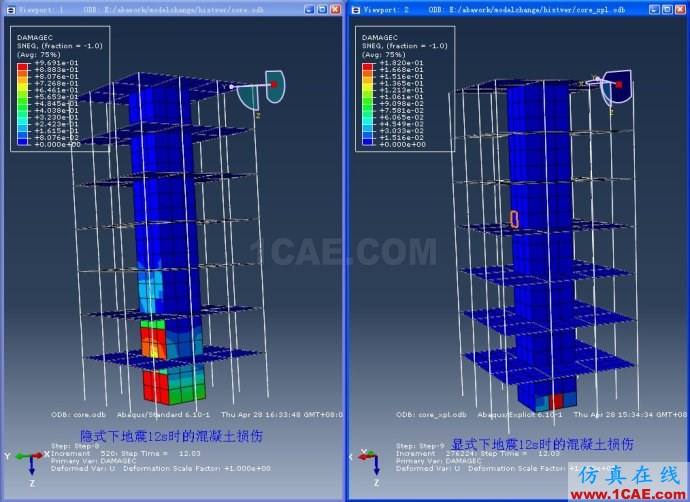

图2左边为隐式下12s的混凝土受压损伤,图2右边为显式下12s的混凝土受压损伤;
对比结果,两者相差很大;

[转载][ABAQUS问题二] 简单案例分析Import引起重力震荡对后续分析的影

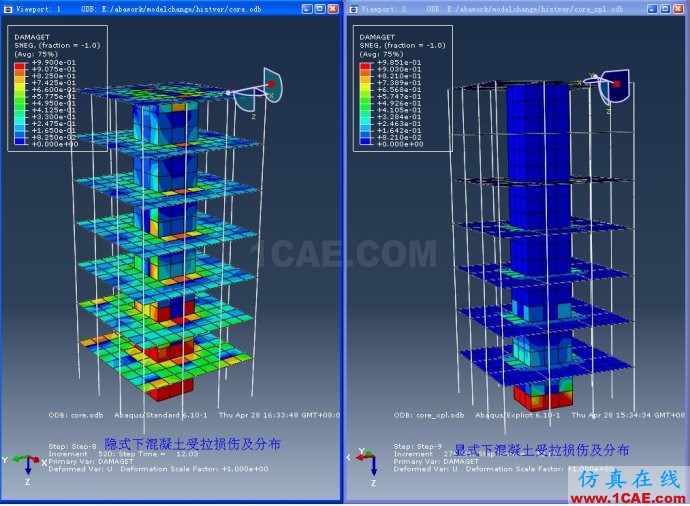

图3左边为隐式下12s的混凝土受拉损伤,图3右边为显式下12s的混凝土受拉损伤;

对比结果,两者相差很大,表现在数值大小和损伤分布上。

[转载][ABAQUS问题二] 简单案例分析Import引起重力震荡对后续分析的影

结论:根据这个结果,很难说import对后续的时程分析影响不大。
