CATIA教程丨工程图(1)认识图标

2016-11-11  by:CAE仿真在线  来源:互联网


一:图标功能介绍(基本概念、基本界面介绍)

CATIA V5的工程绘图模块(Drafting)由视图(Views)、绘图(Drawing)、尺寸(Dimensioning)、生成(Generation)、注释(Annotations)、装饰(Dress up)、几何元素创立(Geometry creation)、几何元素修改(Geometry modification)共8组菜单条组成。

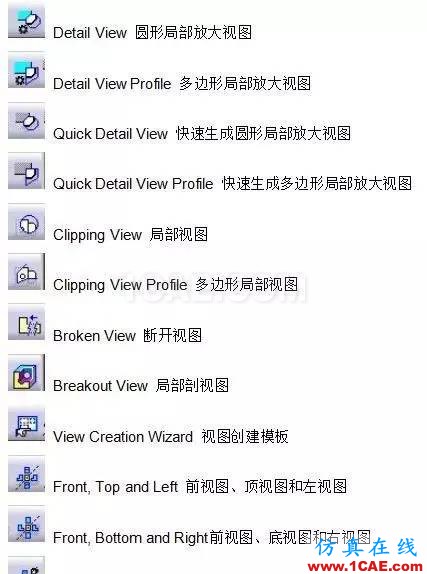

1.1 视图(Views)图标

视图菜单条提供了多种视图生成方式,可以方便的从三维模型生成各种二维视图。

CATIA教程丨工程图(1)认识图标Catia分析案例图片1

CATIA教程丨工程图(1)认识图标Catia培训教程图片2

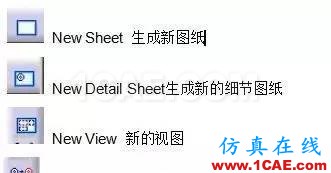

1.2 绘图(Drawing)图标

绘图(Drawing)包括新图纸的生成、定义新视图等功能。

CATIA教程丨工程图(1)认识图标Catia仿真分析图片3

1.3 尺寸(Dimensioning)图标

尺寸(Dimensioning)可以方便的标注几何尺寸和公差、形位公差。

CATIA教程丨工程图(1)认识图标Catia仿真分析图片4


CATIA教程丨工程图(1)认识图标Catia技术图片5

1.4 生成(Generation)图标

生成(Generation)包括尺寸自动生成、装配中零件标注、材料表的生成。

CATIA教程丨工程图(1)认识图标Catia应用技术图片6

1.5 注释(Annotations)图标

      注释(Annotations)包括文字注释、粗糙度标注、焊接符号标注。

CATIA教程丨工程图(1)认识图标Catia应用技术图片7

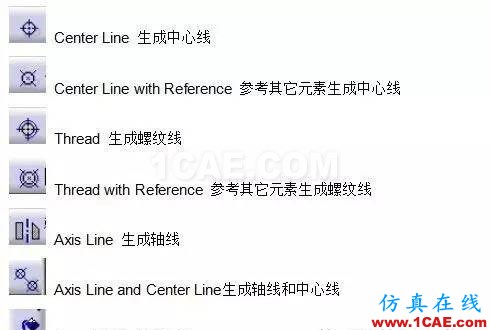

1.6 装饰(Dress up)图标

装饰(Dress up)包括中心线、轴线、螺纹线和剖面线的生成

CATIA教程丨工程图(1)认识图标Catia学习资料图片8

1.7 几何元素创立(Geometry creation)图标

  几何元素创立(Geometry creation)包括点、直线、曲线、圆、椭圆和轮廓线的创立。

CATIA教程丨工程图(1)认识图标Catia学习资料图片9

CATIA教程丨工程图(1)认识图标Catia学习资料图片10

CATIA教程丨工程图(1)认识图标Catia分析案例图片11

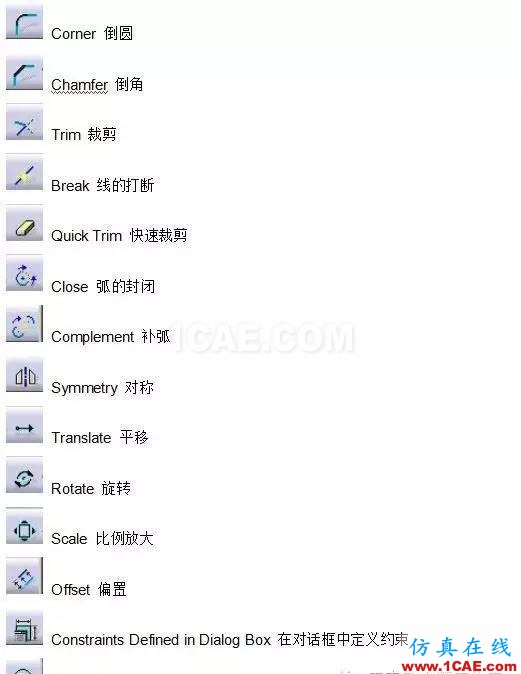

1.8 几何元素修改(Geometry modification)图标

几何元素修改(Geometry modification)包括轮廓的倒角、切角、裁剪、移动和约束等。

CATIA教程丨工程图(1)认识图标Catia分析案例图片12

CATIA教程丨工程图(1)认识图标Catia技术图片13
